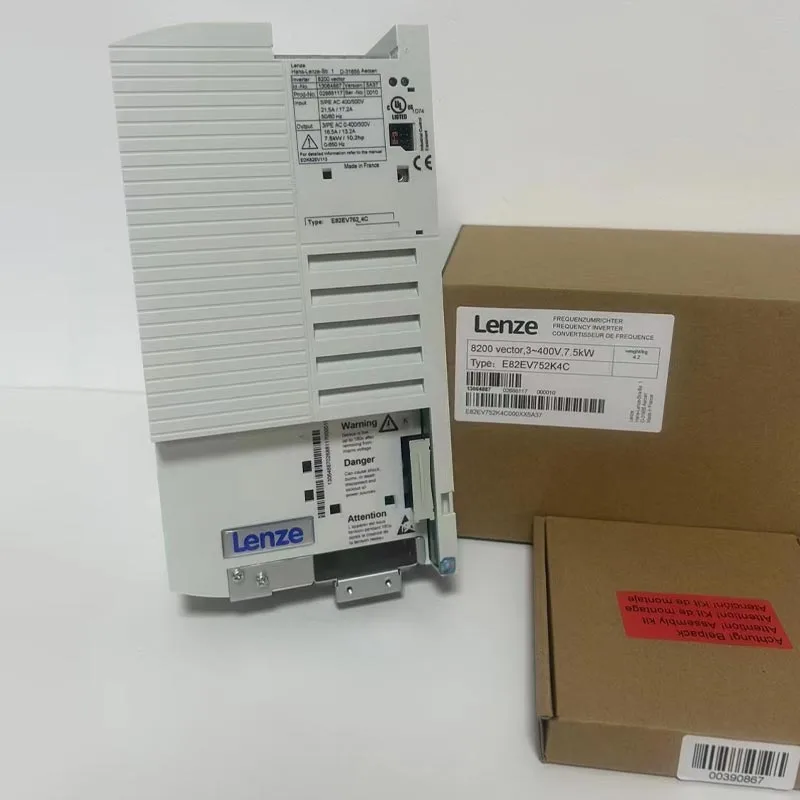

Biến tần Lenzecác giải pháp được sử dụng trong các hệ thống điều khiển động cơ và chuyển động công nghiệp, nơi cần có khả năng điều chỉnh tốc độ chính xác, tăng tốc, giảm tốc có kiểm soát, quản lý mô-men xoắn và tích hợp với thiết bị tự động hóa. Việc lựa chọn biến tần phù hợp không chỉ đơn giản là vấn đề phù hợp với công suất động cơ. Các kỹ sư cũng cần xem xét loại động cơ, điện áp cung cấp, dòng điện đầu ra, chế độ điều khiển, đặc tính tải, yêu cầu phanh, kiến trúc truyền thông, điều kiện môi trường, hạn chế của tủ và quy trình vận hành. Công nghệ biến tần có thể được áp dụng trên băng tải, máy bơm, quạt, thiết bị đóng gói, máy công cụ, hệ thống xử lý vật liệu và các máy móc công nghiệp khác. Quá trình lựa chọn đáng tin cậy nhất bắt đầu với chu kỳ làm việc của máy và đặc tính của động cơ, sau đó xác định các chức năng truyền động, bảo vệ, giao diện điều khiển và điều kiện lắp đặt cần thiết. Đối với người mua tìm nguồn cung ứng các sản phẩm tự động hóa công nghiệp đã có uy tín, việc xác định mô hình chính xác và kết hợp ứng dụng là đặc biệt quan trọng vì các dòng biến tần khác nhau có thể có giao diện, chức năng phần mềm, kích thước và yêu cầu cài đặt khác nhau.
Mục lục
Nhấp vào bất kỳ chủ đề nào để chuyển trực tiếp đến phần đó.
- 1. Tại sao điều khiển động cơ tốc độ thay đổi lại quan trọng trong thiết bị công nghiệp?
- 2. Biến tần công nghiệp điều khiển động cơ như thế nào?
- 3. Những đặc điểm động cơ và tải nào cần được đánh giá?
- 4. Các chế độ điều khiển ảnh hưởng đến hiệu suất của máy như thế nào?
- 5. Chức năng tăng tốc, giảm tốc và phanh làm gì?
- 6. Biến tần giao tiếp với hệ thống tự động hóa như thế nào?
- 7. Những chức năng bảo vệ nào nên được xem xét?
- 8. Môi trường lắp đặt và thiết kế tủ ảnh hưởng đến việc lựa chọn như thế nào?
- 9. Nên quản lý năng lượng phanh, tái tạo và giảm tốc như thế nào?
- 10. Những ứng dụng công nghiệp nào có thể sử dụng bộ truyền động tốc độ thay đổi?
- 11. Những sai lầm lựa chọn phổ biến mà các kỹ sư nên tránh?
- 12. Các hệ thống hiện tại nên được thay thế hoặc trang bị thêm như thế nào?
- 13. Thông số kỹ thuật biến tần chuyên nghiệp nên bao gồm những gì?
- 14. Câu hỏi thường gặp
Tại sao điều khiển động cơ tốc độ thay đổi lại quan trọng trong thiết bị công nghiệp?
Nhiều máy công nghiệp không cần động cơ để hoạt động ở một tốc độ cố định trong mọi điều kiện. Băng tải có thể cần tăng tốc được kiểm soát, máy bơm có thể yêu cầu các điều kiện dòng chảy khác nhau, quạt có thể đáp ứng nhu cầu thay đổi của quy trình và máy đóng gói thường phụ thuộc vào chuyển động phối hợp giữa một số trục hoặc trạm.
Các cách sắp xếp tốc độ cố định truyền thống có thể sử dụng các phương pháp cơ học để điều chỉnh đầu ra của máy, nhưng bộ điều khiển tần số thay đổi cho phép điều khiển trực tiếp các điều kiện vận hành điện của động cơ.
Bằng cách thay đổi tần số và điện áp được cung cấp theo chiến lược điều khiển đã chọn, bộ truyền động có thể điều chỉnh tốc độ động cơ và ảnh hưởng đến việc tạo ra mô-men xoắn. Điều này mang lại cho người thiết kế máy một cách linh hoạt hơn để điều khiển chuyển động mà không cần dựa hoàn toàn vào các phương pháp truyền động cơ học.
Lợi ích thực tế không chỉ đơn giản là “thay đổi tốc độ”. Khả năng tăng tốc có kiểm soát có thể làm giảm sốc cơ học. Việc giảm tốc có kiểm soát có thể giảm tải đột ngột lên các khớp nối và dây đai. Tốc độ có thể điều chỉnh có thể cho phép một quy trình vận hành ở điều kiện sản xuất cần thiết thay vì buộc động cơ phải chạy liên tục tại một điểm cố định.
Cho phép điều chỉnh tốc độ động cơ theo yêu cầu của máy và điều kiện xử lý.
Cung cấp một quãng đường xác định từ trạng thái dừng đến tốc độ vận hành, giảm tải cơ học đột ngột.
Cho phép máy chạy chậm lại theo một cấu hình xác định thay vì dừng đột ngột.
Cung cấp giao diện điều khiển có thể kết nối hoạt động của động cơ với PLC, HMI, cảm biến và hệ thống giám sát.
Tại sao các máy khác nhau cần hành vi ổ đĩa khác nhau
Băng tải mang tải ổn định hoạt động khác với tời, máy đùn, quạt ly tâm hoặc máy có quán tính cao. Mỗi tải tạo ra một yêu cầu tốc độ mô-men xoắn khác nhau.
Một số thiết bị cần mô-men xoắn khởi động cao. Một số yêu cầu mô-men xoắn tương đối thấp ở tốc độ thấp. Một số phải tăng tốc một khối lượng quay lớn và sau đó giảm tốc nó liên tục.
Những khác biệt này ảnh hưởng đến chiến lược điều khiển và đánh giá biến tần thích hợp.
Kiểm soát tốc độ và ổn định quy trình
Trong tự động hóa công nghiệp, tốc độ thường liên quan trực tiếp đến chất lượng quy trình. Tốc độ băng tải ảnh hưởng đến khoảng cách. Tốc độ bơm ảnh hưởng đến lưu lượng. Tốc độ quạt ảnh hưởng đến lượng không khí. Tốc độ con lăn ảnh hưởng đến việc xử lý vật liệu.
Do đó, bộ truyền động có thể trở thành một phần của vòng điều khiển quá trình thay vì chỉ đơn giản là một phụ kiện của động cơ.
Tại sao điều khiển động cơ nên bắt đầu từ máy
Câu hỏi đầu tiên không nên là “Biến tần nào có công suất định mức phù hợp?” Câu hỏi hay hơn là “Máy yêu cầu gì ở động cơ?”
Câu trả lời phải bao gồm tần số khởi động-dừng, tốc độ vận hành liên tục, nhu cầu mô-men xoắn cực đại, thời gian tăng tốc, thời gian giảm tốc, quán tính tải, nhiệt độ môi trường và yêu cầu liên lạc.
Biến tần công nghiệp điều khiển động cơ như thế nào?
Biến tần công nghiệp chuyển đổi năng lượng điện đến thành đầu ra được điều khiển phù hợp với động cơ được kết nối. Trong bộ điều khiển AC thông thường, quá trình này thường bao gồm chỉnh lưu, lưu trữ năng lượng liên kết DC và chuyển mạch được điều khiển thông qua giai đoạn biến tần.
giai đoạn chỉnh lưu
Đối với ổ đĩa AC thông thường, nguồn AC đầu vào trước tiên được chuyển đổi thành DC. Giai đoạn chỉnh lưu thiết lập bus DC được sử dụng bởi mạch chuyển mạch hạ lưu.
Cấu hình bộ chỉnh lưu phụ thuộc vào kiến trúc truyền động và cách bố trí nguồn cung cấp.
liên kết DC
Liên kết DC đóng vai trò là phần năng lượng trung gian giữa bộ chỉnh lưu đầu vào và tầng biến tần đầu ra. Tụ điện và các linh kiện khác giúp ổn định điện áp DC và hỗ trợ quá trình chuyển mạch.
Giai đoạn biến tần
Giai đoạn biến tần sử dụng các công tắc bán dẫn để chuyển đổi nguồn điện liên kết DC thành đầu ra ba pha được điều khiển hoặc đầu ra thích hợp khác. Bằng cách điều chỉnh mô hình chuyển mạch, biến tần sẽ điều khiển điện áp và tần số cấp vào động cơ.
Tần số đầu ra
Tốc độ động cơ trong động cơ cảm ứng xoay chiều có liên quan đến tần số điện và số cực của động cơ. Do đó, việc thay đổi tần số đầu ra sẽ làm thay đổi tốc độ vận hành của động cơ.
Mối quan hệ này không hoàn toàn trực tiếp vì điều kiện trượt và tải cũng ảnh hưởng đến tốc độ động cơ thực tế.
Kiểm soát điện áp
Biến tần cũng điều khiển điện áp động cơ. Điện áp và tần số phải được phối hợp để thiết lập các điều kiện từ thông mong muốn trong động cơ.
| Giai đoạn lái xe | Chức năng chính | Cân nhắc chính |
|---|---|---|
| Bộ chỉnh lưu đầu vào | Chuyển đổi nguồn AC thành DC | Cung cấp điện áp và cấu hình đầu vào |
| liên kết DC | Cung cấp năng lượng DC trung gian | Điện áp một chiều, gợn sóng, điện dung, điều kiện nhiệt |
| Cầu biến tần | Tạo đầu ra động cơ được kiểm soát | Thiết bị chuyển mạch, công suất dòng điện, thuật toán điều khiển |
| Bộ xử lý điều khiển | Tính toán các lệnh chuyển mạch và điều khiển động cơ | Chế độ điều khiển, phản hồi, chức năng phần mềm |
| Hệ thống bảo vệ | Theo dõi tình trạng điện bất thường | Dòng điện, điện áp, nhiệt độ, logic lỗi |
Chuyển đổi xung điện
Điều chế độ rộng xung thường được sử dụng để tổng hợp dạng sóng động cơ mong muốn. Các công tắc bán dẫn bật và tắt ở tần số được kiểm soát, tạo ra dạng xung có điện áp và tần số hiệu dụng có thể điều chỉnh được.
Kiểu chuyển đổi được quản lý bởi bộ xử lý điều khiển của ổ đĩa.
Phản hồi động cơ
Một số ứng dụng hoạt động mà không có bộ mã hóa động cơ vật lý. Biến tần ước tính hành vi của động cơ từ các phép đo điện và thuật toán điều khiển của nó.
Các ứng dụng khác yêu cầu phản hồi của bộ mã hóa khi cần điều khiển tốc độ hoặc vị trí cao hơn.
Hoạt động vòng lặp mở và vòng kín
Điều khiển vòng hở không sử dụng thiết bị phản hồi tốc độ vật lý. Điều khiển vòng kín sử dụng phản hồi từ bộ mã hóa hoặc cảm biến khác để cải thiện khả năng điều chỉnh.
Cách tiếp cận phù hợp phụ thuộc vào độ chính xác cần thiết, phản hồi động, loại động cơ và quy trình máy.
Do đó, bộ truyền động là một hệ thống điện-điện tử kết hợp với hệ thống điều khiển. Chất lượng hoạt động của động cơ phụ thuộc vào cả giai đoạn công suất điện và thuật toán điều khiển.
Những đặc điểm động cơ và tải nào cần được đánh giá?
Động cơ và tải xác định các điều kiện mà bộ truyền động phải hoạt động. Do đó, việc xác định kích thước chính xác đòi hỏi nhiều thông tin hơn chỉ riêng công suất trên bảng tên động cơ.
Loại động cơ
Các ứng dụng công nghiệp thông thường có thể liên quan đến động cơ cảm ứng không đồng bộ, động cơ nam châm vĩnh cửu, động cơ đồng bộ hoặc các công nghệ động cơ khác.
Biến tần phải hỗ trợ loại động cơ đã chọn và phương pháp điều khiển tương ứng.
Điện áp động cơ
Điện áp trên bảng tên động cơ cần phải tương ứng với đầu ra biến tần và hệ thống điện. Sự không phù hợp có thể tạo ra điều kiện hoạt động không chính xác.
Dòng điện động cơ
Dòng điện của động cơ đặc biệt quan trọng vì giai đoạn đầu ra của biến tần thường được chọn theo công suất dòng điện cũng như loại công suất.
Hai động cơ có cùng công suất danh nghĩa có thể có dòng điện định mức khác nhau tùy thuộc vào điện áp, hiệu suất, hệ số công suất và thiết kế động cơ.
Tần số cơ bản
Tần số định mức của động cơ thiết lập một điểm tham chiếu quan trọng cho việc lập trình truyền động. Mối quan hệ giữa điện áp và tần số dưới điểm cơ bản ảnh hưởng đến mô-men xoắn khả dụng.
Tải mô-men xoắn
Các yêu cầu về mô-men xoắn có thể được chia thành mô-men xoắn không đổi và mô-men xoắn thay đổi, mặc dù máy thực có thể phức tạp hơn.
Băng tải, tời nâng, máy trộn và máy đùn thường yêu cầu mô-men xoắn đáng kể trong phạm vi tốc độ rộng. Quạt và máy bơm ly tâm có thể hoạt động khác nhau do yêu cầu mô-men xoắn của chúng thay đổi mạnh theo tốc độ.
Quán tính
Quán tính tải ảnh hưởng đến việc tăng tốc và giảm tốc. Khối lượng quay lớn đòi hỏi nhiều mô-men xoắn hơn và nhiều thời gian hơn để thay đổi tốc độ.
| Thông số động cơ hoặc tải | Tại sao nó quan trọng | Tác động lựa chọn |
|---|---|---|
| Điện áp động cơ | Xác định khả năng tương thích điện | Cấu hình đầu vào và đầu ra của ổ đĩa |
| Đánh giá hiện tại | Xác định nhu cầu điện động cơ | Thúc đẩy đánh giá hiện tại |
| Tần số động cơ | Xác định điểm tham chiếu vận hành | Cài đặt tần số và điện áp |
| mô-men xoắn khởi động | Xác định yêu cầu khởi động | Chế độ điều khiển và quá tải ổ đĩa |
| Tải quán tính | Ảnh hưởng đến khả năng tăng tốc và giảm tốc | Cài đặt đường dốc và bố trí phanh |
| Phạm vi tốc độ hoạt động | Xác định phạm vi điều khiển động cơ cần thiết | Xem xét thuật toán truyền động và làm mát động cơ |
Điều kiện bắt đầu
Một băng tải có đai chịu tải nặng có thể yêu cầu mô-men xoắn khởi động đáng kể. Một người hâm mộ có thể có hành vi khởi động rất khác nhau. Trục chính của máy công cụ có thể yêu cầu tăng tốc nhanh và điều chỉnh tốc độ chính xác.
Ổ đĩa cần phải phù hợp với điều kiện khởi động thực tế hơn là điều kiện chạy trung bình.
Yêu cầu quá tải
Một số ứng dụng yêu cầu dòng điện trong thời gian ngắn vượt quá định mức liên tục của động cơ. Biến tần phải cung cấp khả năng quá tải thích hợp trong khoảng thời gian được chỉ định.
Dữ liệu quá tải phải được diễn giải cẩn thận vì các dòng ổ đĩa khác nhau có thể xác định xếp hạng quá tải khác nhau.
Làm mát động cơ ở tốc độ thấp
Động cơ tự làm mát tiêu chuẩn sử dụng quạt kèm theo có khả năng làm mát giảm ở tốc độ động cơ thấp. Nếu máy cần mô-men xoắn cao liên tục ở tốc độ thấp, có thể cần phải làm mát động cơ bổ sung.
Dữ liệu bảng tên là cần thiết
- Điện áp định mức:Xác nhận điện áp hoạt động được chỉ định của động cơ.
- Dòng điện định mức:Sử dụng dòng điện động cơ khi so sánh công suất đầu ra của biến tần.
- Tần số định mức:Xác nhận tần số danh định cho động cơ.
- Tốc độ định mức:Sử dụng tốc độ trên bảng tên làm tài liệu tham khảo cho quá trình vận hành thử.
- Hệ số công suất:Xem xét các đặc tính vận hành điện của động cơ.
- Kết nối động cơ:Xác minh cấu hình sao hoặc tam giác nếu có.
Các chế độ điều khiển ảnh hưởng đến hiệu suất của máy như thế nào?
Các ứng dụng khác nhau yêu cầu mức độ chính xác điều khiển động cơ khác nhau. Một băng tải đơn giản có thể không cần chiến lược điều khiển giống như máy định vị hiệu suất cao.
Điều khiển V/f
Điều khiển điện áp tới tần số là một trong những phương pháp điều khiển truyền động đơn giản nhất. Biến tần duy trì mối quan hệ xác định giữa điện áp đầu ra và tần số.
Chế độ này có thể phù hợp với các ứng dụng điều khiển tốc độ tương đối đơn giản, không yêu cầu hiệu suất mô-men xoắn động cao.
Kiểm soát véc tơ không cảm biến
Điều khiển vectơ không cảm biến ước tính hành vi của động cơ và điều khiển từ thông và mô-men xoắn độc lập hơn so với điều khiển V/f cơ bản.
Nó có thể cung cấp khả năng kiểm soát mô-men xoắn ở tốc độ thấp tốt hơn và phản hồi động mà không cần bộ mã hóa trong nhiều ứng dụng.
Điều khiển vector vòng kín
Điều khiển vòng kín sử dụng phản hồi từ bộ mã hóa hoặc cảm biến khác. Điều này có thể cải thiện khả năng điều chỉnh tốc độ và đáp ứng động, đặc biệt trong các ứng dụng mà độ chính xác về tốc độ và phản ứng nhiễu loạn tải là quan trọng.
Kiểm soát vị trí
Một số nền tảng truyền động có thể hỗ trợ các chức năng định vị thông qua các tính năng điều khiển chuyển động tích hợp hoặc giao tiếp phối hợp với bộ điều khiển cấp cao hơn.
Liệu một ổ đĩa có thể thực hiện việc định vị theo yêu cầu hay không còn tùy thuộc vào kiến trúc ứng dụng và sản phẩm cụ thể.
| Chế độ điều khiển | Nhân vật tiêu biểu | Ứng dụng tiềm năng |
|---|---|---|
| V/f | Mối quan hệ điện áp-tần số đơn giản | Quạt, máy bơm, băng tải cơ bản |
| Vectơ không cảm biến | Cải thiện khả năng kiểm soát mô-men xoắn và tốc độ mà không cần bộ mã hóa | Băng tải, máy trộn, máy móc tổng hợp |
| Vectơ vòng kín | Điều chỉnh tốc độ dựa trên phản hồi | Ứng dụng tốc độ hiệu suất cao |
| Kiểm soát vị trí | Vị trí phối hợp hoặc chức năng chuyển động | Máy móc chuyển động nhiều |
Tại sao chế độ điều khiển lại thay đổi hoạt động của máy
Giả sử một băng tải đột nhiên nhận được tải nặng hơn. Với điều khiển đơn giản, tốc độ động cơ có thể giảm đáng kể. Chiến lược điều khiển vectơ có thể phản ứng mạnh mẽ hơn bằng cách điều chỉnh dòng điện tạo ra mô-men xoắn của động cơ.
Hoạt động thực tế phụ thuộc vào việc điều chỉnh truyền động, kiểu động cơ, cài đặt điều khiển và điều kiện tải.
Nhận dạng động cơ
Một số hệ thống truyền động thực hiện nhận dạng động cơ hoặc tự động điều chỉnh. Quá trình này đo hoặc ước tính các thông số động cơ để thuật toán điều khiển có thể tạo ra mô hình động cơ bên trong chính xác hơn.
Quy trình vận hành chính xác phụ thuộc vào nền tảng truyền động và loại động cơ.
Phản ứng tăng tốc
Hiệu suất năng động cao không phải lúc nào cũng có lợi. Máy đóng gói có thể cần tăng tốc nhanh, trong khi băng tải dài có thể cần cấu hình mượt mà hơn để tránh thay đổi độ căng của dây đai.
Do đó, nên chọn chế độ điều khiển theo hoạt động của quy trình thay vì chỉ đơn giản vì nó cung cấp nhiều tính năng hơn.
Chức năng tăng tốc, giảm tốc và phanh làm gì?
Cài đặt tăng tốc và giảm tốc xác định tốc độ thay đổi tốc độ của động cơ. Các chức năng này ảnh hưởng trực tiếp đến cơ học của máy và hoạt động điện của bộ truyền động.
Đoạn đường tăng tốc
Đường tăng tốc tăng dần tần số lệnh thay vì nhảy ngay đến giá trị mục tiêu.
Điều này làm giảm sự thay đổi mô-men xoắn đột ngột và có thể bảo vệ dây đai, khớp nối, xích, bánh răng và các bộ phận truyền động khác.
Đoạn giảm tốc
Đường dốc giảm tốc dần dần làm giảm tốc độ động cơ. Tuy nhiên, việc giảm tốc độ có thể khiến động cơ trả lại năng lượng cơ học vào hệ thống điện.
Năng lượng được tái tạo này có thể làm tăng điện áp liên kết DC bên trong biến tần.
Điện trở hãm
Khi cần tiêu tán năng lượng tái tạo, điện trở hãm có thể chuyển đổi năng lượng điện thành nhiệt. Việc lựa chọn bóng bán dẫn và điện trở hãm của ổ đĩa cần phải phù hợp với chu kỳ hoạt động và năng lượng của ứng dụng.
Phanh phun DC
Một số bộ truyền động có thể bơm dòng điện một chiều vào động cơ để tạo ra hiệu ứng phanh trong những điều kiện dừng nhất định. Chức năng này dành riêng cho ứng dụng và phải được cấu hình theo hướng dẫn của ổ đĩa.
Điểm dừng dừng
Dừng bờ sẽ loại bỏ mô-men xoắn truyền động và cho phép động cơ và máy chạy chậm lại một cách tự nhiên. Điều này rất hữu ích khi không cần phải giảm tốc độ điện có kiểm soát.
| Phương pháp dừng | Hành vi vận động | Sử dụng điển hình |
|---|---|---|
| Dừng đoạn đường nối | Tần số giảm theo thời gian xác định | Dừng kiểm soát chung |
| Điểm dừng bờ biển | Động cơ mất mômen truyền động và chạy chậm lại một cách tự nhiên | Điểm dừng quán tính thấp hoặc không quan trọng |
| Điện trở hãm | Năng lượng tái sinh bị tiêu tán dưới dạng nhiệt | Quán tính cao hoặc giảm tốc nhanh |
| phanh DC | Kích thích DC tạo ra hiệu ứng phanh | Đã chọn dừng và giữ các ứng dụng |
Ứng dụng quán tính cao
Quạt, máy ly tâm, con lăn lớn, bánh đà và các máy móc tương tự có thể lưu trữ động năng đáng kể. Nếu hệ thống cố gắng dừng quá nhanh, năng lượng đó có thể khiến điện áp liên kết DC tăng lên.
Do đó, bộ truyền động có thể chuyển sang trạng thái bảo vệ trừ khi có biện pháp quản lý phanh thích hợp.
Lựa chọn điện trở hãm
Việc lựa chọn điện trở phanh phụ thuộc vào giá trị điện trở, định mức công suất, thời lượng xung, chu kỳ hoạt động, khả năng tương thích của biến tần và điều kiện lắp đặt nhiệt.
Một điện trở tương thích về điện cho một sự kiện ngắn có thể không phù hợp cho các chu kỳ phanh lặp lại.
Hệ thống tái sinh
Một số ứng dụng được hưởng lợi từ bộ truyền động tái tạo giúp trả lại năng lượng phanh cho nguồn điện xoay chiều thay vì tiêu tán nó qua điện trở.
Kiến trúc này phức tạp hơn và thường được chọn khi ứng dụng có hoạt động tái tạo đáng kể.
Biến tần giao tiếp với hệ thống tự động hóa như thế nào?
Bộ truyền động công nghiệp hiện đại thường hoạt động như các nút trong một hệ thống tự động hóa lớn hơn. Biến tần có thể nhận lệnh tốc độ từ PLC, trao đổi thông tin trạng thái với HMI, gửi cảnh báo đến bộ điều khiển giám sát hoặc tham gia chuyển động phối hợp.
Đầu vào và đầu ra kỹ thuật số
Điều khiển cơ bản có thể được thực hiện thông qua các đầu vào kỹ thuật số để khởi động, dừng, tiến, lùi, đặt lại hoặc các lệnh khác.
Đầu ra kỹ thuật số có thể báo cáo các điều kiện như trạng thái chạy, trạng thái lỗi hoặc trạng thái liên quan đến tốc độ.
Đầu vào và đầu ra tương tự
Tín hiệu tương tự có thể biểu thị tham chiếu tốc độ, giá trị xử lý hoặc các lệnh biến đổi liên tục khác. Cách bố trí thông thường sử dụng tín hiệu 0–10 V hoặc 4–20 mA tùy thuộc vào hệ thống điều khiển.
Mạng truyền thông công nghiệp
Các cài đặt nâng cao hơn sử dụng mạng truyền thông công nghiệp để trao đổi thông tin điều khiển và chẩn đoán bằng kỹ thuật số.
Tùy thuộc vào họ ổ đĩa và cấu hình, các giao diện có thể bao gồm công nghệ fieldbus và Ethernet công nghiệp.
Truy cập tham số
Giao tiếp cũng có thể cung cấp quyền truy cập vào các thông số vận hành, lịch sử lỗi, từ trạng thái, giá trị giám sát và thông tin chẩn đoán.
| Giao diện | Chức năng điển hình | Ứng dụng |
|---|---|---|
| Đầu vào kỹ thuật số | Lệnh điều khiển rời rạc | Bắt đầu, dừng, đặt lại, hướng |
| Đầu ra kỹ thuật số | Chỉ báo trạng thái rời rạc | Đang chạy, lỗi, trạng thái sẵn sàng |
| Đầu vào tương tự | Quy trình liên tục hoặc tham chiếu tốc độ | Lệnh tốc độ, tham chiếu áp suất |
| Đầu ra tương tự | Tín hiệu giám sát liên tục | Tốc độ hoặc phản hồi hiện tại |
| Mạng công nghiệp | Điều khiển và chẩn đoán kỹ thuật số | Tích hợp PLC và phối hợp máy |
Tích hợp PLC
PLC có thể gửi tham chiếu tốc độ và từ điều khiển trong khi đọc tốc độ thực tế, dòng điện đầu ra, trạng thái và thông tin lỗi từ biến tần.
Phương pháp kỹ thuật số này làm giảm nhu cầu về số lượng lớn tín hiệu điều khiển nối dây và có thể cung cấp khả năng hiển thị chẩn đoán tốt hơn.
Tương tác giữa HMI và người vận hành
HMI có thể hiển thị trạng thái biến tần và các giá trị vận hành, đồng thời cho phép người có thẩm quyền thay đổi các tham số hoặc lệnh vận hành đã chọn.
Các thông số quan trọng cần được bảo vệ khỏi sự sửa đổi trái phép.
Kiến trúc mạng
Khi nhiều bộ điều khiển hoạt động trong một máy, mạng truyền thông cần được lên kế hoạch cẩn thận. Đánh địa chỉ thiết bị, định tuyến cáp, chấm dứt, tốc độ cập nhật, độ trễ điều khiển và hành vi lỗi đều ảnh hưởng đến độ tin cậy của hệ thống.
Chẩn đoán từ xa
Kiến trúc tự động hóa hiện đại ngày càng sử dụng nhiều chức năng chẩn đoán từ xa. Cảnh báo biến tần và dữ liệu vận hành có thể giúp nhóm bảo trì xác định sự cố mà không cần phải ngừng sử dụng thiết bị ngay lập tức.
Những chức năng bảo vệ nào nên được xem xét?
Bộ truyền động có tốc độ thay đổi hoạt động giữa nguồn điện và động cơ, vì vậy nó cần được bảo vệ ở cả cấp độ điện tử công suất và cấp độ điều khiển động cơ.
Bảo vệ quá dòng
Dòng điện quá mức có thể do quá tải cơ học, đoản mạch, lỗi động cơ, thông số động cơ không chính xác hoặc thay đổi tải đột ngột.
Biến tần giám sát dòng điện đầu ra và có thể phản hồi theo chiến lược bảo vệ của nó.
Bảo vệ quá áp
Điện áp liên kết DC có thể tăng do nhiễu nguồn cung cấp hoặc năng lượng tái tạo trong quá trình giảm tốc. Biến tần có thể kích hoạt phản ứng quá điện áp khi liên kết DC vượt quá phạm vi cho phép.
Bảo vệ điện áp thấp
Điện áp đầu vào thấp có thể ảnh hưởng đến hoạt động của biến tần và hiệu suất của động cơ. Biến tần giám sát liên kết DC và các điều kiện đầu vào và có thể phản hồi theo logic bảo vệ của nó.
Bảo vệ quá nhiệt
Chất bán dẫn điện, bộ tản nhiệt, quạt làm mát và các bộ phận khác tạo ra nhiệt trong quá trình hoạt động. Cảm biến nhiệt độ có thể giám sát các khu vực quan trọng và bắt đầu phản ứng bảo vệ khi vượt quá giới hạn.
Động cơ quá tải
Hành vi nhiệt của động cơ phụ thuộc vào dòng điện, tốc độ, làm mát và nhiệm vụ vận hành. Bảo vệ quá tải điện tử dựa trên biến tần có thể sử dụng dòng điện động cơ và các thông số được cấu hình để ước tính tải nhiệt.
Bảo vệ lỗi chạm đất và đầu ra
Biến tần có thể giám sát các điều kiện dòng điện bất thường và phát hiện một số lỗi đầu ra nhất định. Các thiết bị bảo vệ bên ngoài vẫn quan trọng vì bảo vệ ổ đĩa không thay thế bảo vệ ngược dòng được thiết kế chính xác.
| Chức năng bảo vệ | Nguyên nhân có thể | Phản hồi của ổ đĩa |
|---|---|---|
| Quá dòng | Quá tải, ngắn mạch, nhu cầu tăng tốc | Báo động, giới hạn dòng điện hoặc chuyến đi |
| Quá điện áp | Tái sinh hoặc xáo trộn nguồn cung cấp | Kiểm soát hành trình, giảm tốc hoặc hành động bảo vệ khác |
| Điện áp thấp | Nguồn cung giảm hoặc gián đoạn | Báo động, dừng có kiểm soát hoặc chuyến đi |
| Quá nhiệt độ | Tải cao, môi trường xung quanh cao, lỗi làm mát | Chuyến đi báo động hoặc bảo vệ |
| Động cơ quá tải | Tải động cơ duy trì quá mức | Bảo vệ nhiệt hoặc chuyến đi |
| Lỗi đầu ra | Cáp động cơ hoặc lỗi động cơ | Tắt bảo vệ |
Cài đặt bảo vệ cần dữ liệu động cơ chính xác
Các thuật toán bảo vệ thường phụ thuộc vào dòng điện, công suất, điện áp, tần số, đặc tính nhiệt của động cơ hoặc giới hạn vận hành được cấu hình.
Do đó, dữ liệu động cơ không chính xác có thể ảnh hưởng đến cả hiệu suất và hoạt động bảo vệ.
Bảo vệ bên ngoài vẫn cần thiết
Các chức năng bảo vệ bên trong của biến tần không loại bỏ nhu cầu sử dụng các bộ ngắt mạch, cầu chì, ngắt kết nối, nối đất và lắp đặt ngược dòng được lựa chọn phù hợp.
Hệ thống điện hoàn chỉnh cần được bảo vệ phối hợp.
Tắt máy an toàn
An toàn ở cấp độ máy có thể yêu cầu loại bỏ mô-men xoắn có kiểm soát, đầu vào an toàn, mạch dừng khẩn cấp, khóa liên động hoặc các chức năng được đánh giá an toàn chuyên dụng.
An toàn phải được thiết kế xoay quanh việc đánh giá rủi ro máy móc thay vì chỉ dựa vào đầu vào khởi động/dừng tiêu chuẩn.
Môi trường lắp đặt và thiết kế tủ ảnh hưởng đến việc lựa chọn như thế nào?
Hiệu suất điện phụ thuộc một phần vào cách lắp đặt biến tần. Cùng một ổ đĩa có thể hoạt động khác nhau trong một tủ nhỏ kín và bảng điều khiển thông gió tốt.
Nhiệt độ môi trường xung quanh
Chất bán dẫn điện tạo ra nhiệt và nhiệt độ môi trường quyết định mức độ hiệu quả mà ổ đĩa có thể tiêu tan.
Nhiệt độ môi trường xung quanh cao có thể yêu cầu giảm dòng điện hoặc làm mát bổ sung tùy thuộc vào thông số kỹ thuật của sản phẩm.
Thông gió
Luồng không khí trong tủ phải cho phép nhiệt di chuyển ra khỏi ổ đĩa. Lỗ thông hơi bị chặn, công suất quạt không đủ hoặc bố trí tủ kém có thể làm tăng nhiệt độ bên trong.
Giải phóng mặt bằng lắp đặt
Bộ truyền động yêu cầu khoảng trống xác định xung quanh các lỗ thông gió và bề mặt sinh nhiệt. Khoảng cách chính xác phụ thuộc vào thiết kế sản phẩm.
Độ cao
Ở độ cao cao hơn, mật độ không khí giảm, điều này có thể ảnh hưởng đến hiệu suất làm mát. Một số cài đặt ổ đĩa yêu cầu giảm công suất trên độ cao được chỉ định.
Bụi và ô nhiễm
Môi trường công nghiệp có thể chứa bụi dẫn điện, sợi dệt, sương dầu, hơi ẩm hoặc các chất ô nhiễm hóa học. Các yêu cầu bảo vệ và bảo trì bao vây phải phản ánh các điều kiện của địa điểm.
| Tình trạng lắp đặt | Hiệu ứng tiềm năng | Phản hồi thiết kế |
|---|---|---|
| Nhiệt độ môi trường cao | Giảm biên độ làm mát | Đánh giá nhiệt và khả năng giảm tải |
| Luồng khí bị hạn chế | Tích tụ nhiệt | Cải thiện thông gió tủ |
| Độ cao | Giảm khả năng làm mát không khí | Thực hiện theo các yêu cầu giảm tốc độ liên quan đến độ cao |
| Bụi | Ô nhiễm đường dẫn làm mát | Kế hoạch bảo trì và bao vây phù hợp |
| Độ ẩm | Rủi ro về điện và ăn mòn | Bảo vệ môi trường phù hợp |
| Tần số chuyển mạch cao | Tổn thất bổ sung và EMI | Đúng thông số và thiết kế cáp |
Cân nhắc EMC
Chuyển mạch tần số cao tạo ra phát xạ điện từ. Cáp động cơ, nối đất, che chắn, bộ lọc và kết cấu tủ có thể ảnh hưởng đến khả năng tương thích điện từ.
Cáp động cơ dài có thể cần được xem xét đặc biệt vì điện dung của cáp có thể ảnh hưởng đến mạch đầu ra.
Chiều dài cáp động cơ
Chiều dài cáp động cơ tối đa được phép phụ thuộc vào thiết kế bộ truyền động, đặc tính chuyển mạch, cách điện động cơ, kết cấu cáp và bất kỳ bộ lọc đầu ra hoặc cuộn kháng nào.
Thông tin này phải được kiểm tra dựa trên tài liệu sản phẩm trước khi cài đặt.
Tản nhiệt bên trong tủ
Điều quan trọng là phải tính đến nhiệt sinh ra không chỉ bởi bộ truyền động mà còn bởi các công tắc tơ, nguồn điện, điện trở hãm, PLC, máy biến áp và các bộ phận khác.
Tổng tải nhiệt quyết định xem tủ có cần quạt, điều hòa không khí hay phương pháp làm mát khác hay không.
Khoảng cách điện và hệ thống dây điện
Hệ thống dây điện và dây điều khiển phải được định tuyến hợp lý. Việc tách biệt hệ thống truyền thông nhạy cảm và hệ thống dây analog khỏi các đường dẫn chuyển mạch dòng điện cao có thể làm giảm nhiễu.
Nên quản lý năng lượng phanh, tái tạo và giảm tốc như thế nào?
Khi động cơ điện giảm tốc, hệ thống quay không bị mất động năng ngay lập tức. Năng lượng đó phải đi đâu đó. Tùy thuộc vào kiến trúc truyền động, nó có thể bị tiêu tán dưới dạng nhiệt hoặc quay trở lại mạng điện.
Năng lượng tái tạo đến từ đâu
Sự tái sinh thường xảy ra khi tải điều khiển động cơ nhanh hơn tốc độ điện yêu cầu. Giảm tốc quán tính cao và giảm tải là những ví dụ điển hình.
Sau đó, động cơ hoạt động tạm thời như một máy phát điện, gửi năng lượng điện trở lại liên kết DC của biến tần.
Tăng điện áp liên kết DC
Nếu không có đường dẫn quản lý năng lượng phù hợp, năng lượng tái tạo sẽ làm tăng điện áp liên kết DC. Nếu điện áp vượt quá giới hạn hoạt động của biến tần thì có thể xảy ra hiện tượng ngắt quá điện áp.
Điện trở hãm
Một điện trở hãm cung cấp một đường dẫn được kiểm soát cho năng lượng tái tạo. Mạch hãm sẽ chuyển điện trở sang hoạt động khi điện áp liên kết DC đạt đến ngưỡng liên quan.
Phanh tái sinh
Hệ thống truyền động tái tạo có thể trả lại năng lượng cho nguồn cung cấp AC. Điều này rất hữu ích khi quá trình tái tạo diễn ra thường xuyên hoặc khi năng lượng phanh chiếm một phần đáng kể trong hoạt động của máy.
| Phương pháp quản lý năng lượng | Nguyên tắc cơ bản | Điều kiện ứng dụng điển hình |
|---|---|---|
| Đoạn giảm tốc dài | Giảm năng lượng tái tạo bằng cách kéo dài thời gian dừng | Máy có thể chịu được việc dừng chậm hơn |
| Điện trở hãm | Chuyển đổi năng lượng tái tạo thành nhiệt | Giảm tốc độ lặp đi lặp lại hoặc nhanh chóng |
| Ổ đĩa tái sinh | Trả lại năng lượng cho nguồn AC | Hoạt động tái tạo thường xuyên hoặc đáng kể |
| Phanh cơ | Sử dụng ma sát vật lý để dừng hoặc giữ tải | Palăng, giữ an toàn, điều kiện tải tĩnh |
Ứng dụng nâng hạ
Tời và hệ thống nâng cần được chú ý đặc biệt vì tải trọng treo có thể dẫn động động cơ trong quá trình hạ. Tái tạo điện và giữ cơ học là những cân nhắc riêng biệt.
Có thể cần phải có phanh cơ để giữ tải khi động cơ dừng.
Máy có quán tính cao
Máy ly tâm, quạt lớn, con lăn và thiết bị truyền động bằng bánh đà có thể lưu trữ năng lượng cơ học đáng kể.
Cố gắng dừng nhanh hệ thống như vậy có thể vượt quá khả năng phanh của bộ truyền động trừ khi lắp đặt hệ thống quản lý năng lượng phù hợp.
Thiết kế nhiệt điện trở phanh
Điện trở hãm có thể trở nên nóng trong quá trình vận hành và cần được thông gió và cách ly vật lý thích hợp với các bộ phận nhạy cảm với nhiệt.
Chu kỳ làm việc của điện trở phải được tính toán từ mô hình vận hành máy thực tế.
Những ứng dụng công nghiệp nào có thể sử dụng bộ truyền động tốc độ thay đổi?
Bộ truyền động biến tần được sử dụng trong nhiều lĩnh vực công nghiệp vì các loại máy khác nhau yêu cầu tốc độ và mô-men xoắn động cơ được kiểm soát.
Kiểm soát tốc độ, kiểm soát khả năng tăng tốc, kiểm soát hướng và phối hợp với máy móc ở thượng nguồn hoặc hạ lưu.
Điều chỉnh tốc độ động cơ để kiểm soát dòng chảy quá trình, quản lý áp suất và khởi động mềm.
Kiểm soát luồng không khí có tốc độ thay đổi và khả năng tăng tốc mượt mà cho hệ thống thông gió và xử lý.
Kiểm soát tốc độ, khả năng tăng tốc lặp lại, giao tiếp với PLC và phối hợp giữa các bộ phận máy.
Điều khiển khởi động-dừng, chuyển động đồng bộ, phanh và quản lý tốc độ băng tải chính xác.
Kiểm soát tốc độ và mô-men xoắn cho máy trộn, con lăn, máy đùn, thiết bị cuộn và các máy công nghiệp tương tự.
Hệ thống băng tải
Băng tải thường yêu cầu tăng tốc và giảm tốc trơn tru. Sự thay đổi mô-men xoắn đột ngột có thể gây trượt dây đai, mất ổn định sản phẩm, sốc cơ học hoặc hao mòn không cần thiết.
Khi nhiều băng tải hoạt động cùng nhau, các tham chiếu tốc độ có thể được điều phối thông qua PLC hoặc mạng.
Máy bơm
Các ứng dụng máy bơm thường yêu cầu thay đổi tốc độ tùy theo điều kiện quy trình. Biến tần có thể nhận tham chiếu từ cảm biến áp suất, bộ điều khiển lưu lượng hoặc PLC và điều chỉnh tốc độ động cơ cho phù hợp.
Việc lựa chọn vẫn cần chú ý đến loại máy bơm và hoạt động của tải vì không phải tất cả các máy bơm đều có đặc tính mô-men xoắn giống nhau.
người hâm mộ
Quạt có thể có đặc tính mô-men xoắn phụ thuộc mạnh vào tốc độ. Do đó, điều khiển tốc độ thay đổi có thể cung cấp một phương pháp điều chỉnh luồng không khí linh hoạt.
Các ứng dụng động cơ quạt cũng nên xem xét tốc độ tối thiểu, khả năng làm mát động cơ và phạm vi hoạt động của quạt được kết nối.
Máy đóng gói
Thiết bị đóng gói có thể bao gồm một số động cơ hoạt động phối hợp. Bộ truyền động có thể cần phản hồi nhanh, điều khiển tốc độ lặp lại, giao tiếp với bộ điều khiển máy và cấu hình tăng tốc chính xác.
Hệ thống cuộn dây và tháo cuộn
Máy quấn ống có thể yêu cầu phối hợp điều khiển tốc độ và mô-men xoắn khi đường kính cuộn thay đổi. Kiểm soát căng thẳng có thể liên quan đến cảm biến phản hồi và các chiến lược kiểm soát tiên tiến hơn.
Máy trộn và máy khuấy
Máy trộn có thể đưa ra nhu cầu mô-men xoắn thay đổi khi độ nhớt của sản phẩm và điều kiện quy trình thay đổi. Do đó, mômen khởi động cao và khả năng quá tải có thể là tiêu chí lựa chọn quan trọng.
Máy công cụ
Máy công cụ có thể chú trọng nhiều hơn đến phản ứng động và độ chính xác của tốc độ. Công nghệ truyền động có thể cần phải tích hợp với các kiến trúc điều khiển chuyển động phức tạp hơn.
| Ứng dụng | Yêu cầu ổ đĩa điển hình | Chi tiết lựa chọn quan trọng |
|---|---|---|
| băng tải | Kiểm soát gia tốc và tốc độ | Mô-men xoắn khởi động và phanh |
| Bơm | Tốc độ thay đổi | Lưu lượng, áp suất, làm mát động cơ |
| Cái quạt | Tốc độ thay đổi | Đường cong tải và tốc độ tối thiểu |
| Máy đóng gói | Kiểm soát nhanh và lặp lại | Giao tiếp và phản hồi PLC |
| Máy trộn | Khả năng khởi động và quá tải cao | Hồ sơ mô-men xoắn và sự thay đổi quá trình |
| Máy cuộn dây | Phối hợp tốc độ và mô-men xoắn | Kiến trúc phản hồi và kiểm soát căng thẳng |
Các ứng dụng này chứng minh tại sao không thể giả sử cùng một mức biến tần giống nhau để phù hợp với mọi máy. Bộ truyền động cần phải phù hợp với tải trọng cơ học, chiến lược điều khiển và chu trình vận hành.
Những sai lầm lựa chọn phổ biến mà các kỹ sư nên tránh?
Những lỗi lựa chọn truyền động phổ biến nhất xảy ra khi kỹ sư nhìn vào công suất danh nghĩa của động cơ và dừng lại ở đó. Một lựa chọn đúng về mặt kỹ thuật đòi hỏi phải xem xét rộng hơn.
- Định cỡ chỉ bằng kW:Các yêu cầu về dòng điện và quá tải ứng dụng của động cơ có thể quan trọng hơn công suất danh định.
- Bỏ qua mômen tải:Tải mô-men xoắn không đổi có thể yêu cầu lựa chọn truyền động khác với tải mô-men xoắn thay đổi.
- Bỏ qua điều kiện ban đầu:Tải khởi động nặng có thể yêu cầu khả năng hiện tại bổ sung.
- Bỏ qua phanh:Quán tính cao hoặc giảm tải có thể tạo ra năng lượng tái tạo đáng kể.
- Bỏ qua nhiệt độ môi trường:Nhiệt độ cao có thể yêu cầu giảm công suất ổ đĩa.
- Bỏ qua chiều dài cáp động cơ:Cáp dài có thể ảnh hưởng đến ứng suất cách điện và hành vi điện từ.
- Chọn sai giao diện truyền thông:Ổ đĩa phải phù hợp với PLC và kiến trúc mạng.
- Bỏ qua việc làm mát động cơ:Mô-men xoắn cao liên tục ở tốc độ thấp có thể khiến động cơ quá nóng.
- Sử dụng sai thông số động cơ:Dữ liệu vận hành kém có thể ảnh hưởng đến việc kiểm soát và bảo vệ.
- Bỏ qua khả năng tương thích thay thế:Một ổ đĩa tương tự về mặt vật lý có thể không có các thiết bị đầu cuối, kích thước, chức năng phần mềm hoặc cấu trúc tham số tương đương.
Vấn đề chỉ có nguồn điện
Hai động cơ có cùng công suất định mức có thể có dòng điện định mức khác nhau và đặc tính mô-men xoắn khác nhau. Do đó, nên chọn bộ truyền động bằng cách sử dụng bảng tên động cơ và thông tin tải thực tế.
Lỗi mô-men xoắn không đổi
Băng tải, máy trộn hoặc máy đùn có thể yêu cầu mô-men xoắn cao trong phạm vi tốc độ. Việc chọn bộ truyền động chủ yếu dành cho tải có mô-men xoắn thay đổi có thể không mang lại hiệu suất quá tải cần thiết.
Vấn đề về phanh sau
Nếu máy cần giảm tốc nhanh, cần tính toán yêu cầu phanh trước khi yêu cầu dẫn động. Việc bổ sung phần cứng phanh sau này có thể tạo ra các vấn đề về bố trí bảng điều khiển và nhiệt.
Vấn đề làm mát sau đó
Làm mát ổ đĩa và động cơ được kết nối nhưng không giống nhau. Bộ truyền động có thể hoạt động trong giới hạn nhiệt của chính nó trong khi động cơ quá nóng ở tốc độ thấp do quạt gắn trên trục quay quá chậm.
Vấn đề không phù hợp trong giao tiếp
Một máy có thể sử dụng một mạng công nghiệp cụ thể. Việc chọn ổ đĩa mà không xác nhận tùy chọn liên lạc cần thiết có thể buộc phải thay đổi phần cứng không cần thiết sau này.
Bài toán thay thế bằng tương đương
Khi thay thế một biến tần cũ, không nên chọn thiết bị mới chỉ từ mức công suất cũ. Các kỹ sư nên so sánh cấp điện áp, dòng điện, chế độ điều khiển, thiết bị đầu cuối, kích thước, phương pháp phanh, giao tiếp, chức năng an toàn, phần mềm và khả năng tương thích của động cơ.
Các hệ thống hiện tại nên được thay thế hoặc trang bị thêm như thế nào?
Việc thay thế bộ biến tần trong một máy hiện có đòi hỏi nhiều hơn việc so sánh hai số danh mục. Bộ truyền động mới phải tích hợp vào kiến trúc điện, cơ, điều khiển và an toàn hiện có.
Xác nhận động cơ hiện có
Bắt đầu bằng cách kiểm tra bảng tên động cơ và điều kiện vận hành thực tế. Động cơ có thể đã được thay thế trong suốt thời gian sử dụng của máy, do đó, động cơ được lắp đặt cần được xác minh thay vì hoàn toàn dựa vào tài liệu cũ.
Ghi lại các thông số hiện có
Các thông số quan trọng có thể bao gồm điện áp động cơ, dòng điện, tần số, tốc độ, thời gian tăng tốc, thời gian giảm tốc, tần số tối thiểu, tần số tối đa, chế độ điều khiển và cài đặt bảo vệ.
Kiểm tra kích thước vật lý
Bộ truyền động thay thế có định mức điện chính xác vẫn có thể không được trang bị thêm vì không gian tủ khác nhau.
Phải kiểm tra các lỗ lắp, đầu vào cáp, hệ thống thông gió, vị trí đầu cuối và khả năng tản nhiệt trước khi tháo thiết bị hiện có.
Kiểm tra hệ thống dây điện đầu vào và đầu ra
Xác nhận bố trí nguồn điện đến, đầu nối động cơ, dây điều khiển, tiếp điểm rơle, tín hiệu analog, tín hiệu số và cáp truyền thông.
Kiểm tra liên lạc
Nếu biến tần hiện có giao tiếp với PLC hoặc hệ thống giám sát, hãy xác định giao thức và bản đồ dữ liệu cần thiết trước khi thay thế.
Xem lại các chức năng an toàn
Các ổ đĩa hiện đại có thể cung cấp các chức năng liên quan đến an toàn mà ổ đĩa ban đầu không có. Việc trang bị thêm cần đánh giá cách các chức năng an toàn mới tương tác với kiến trúc an toàn của máy.
| Khu vực trang bị thêm | Những gì cần xác minh | Sự cố có thể xảy ra nếu bỏ qua |
|---|---|---|
| Động cơ | Bảng tên và dữ liệu vận hành | Cài đặt hiện tại hoặc điều khiển không chính xác |
| Tủ | Kích thước và thông gió | Vấn đề lắp đặt hoặc quá nóng |
| Đấu dây | Thiết bị đầu cuối nguồn và điều khiển | Nối lại sự chậm trễ hoặc kết nối không chính xác |
| Giao tiếp | Giao thức, địa chỉ, ánh xạ dữ liệu | Lỗi tích hợp PLC |
| phanh | Điện trở, Transistor hãm, thời gian dừng | Quá điện áp trong quá trình giảm tốc |
| Sự an toàn | Chức năng dừng khẩn cấp và mô-men xoắn an toàn | Kiến trúc an toàn không tương thích |
Chuyển đổi tham số
Các họ ổ đĩa khác nhau tổ chức các tham số khác nhau. Ngay cả khi sản phẩm thay thế có cùng cài đặt chức năng, số thông số và cách đặt tên có thể khác nhau.
Danh sách chuyển đổi tham số có cấu trúc có thể giảm thời gian vận hành và ngăn ngừa việc vô tình bỏ sót các cài đặt quan trọng.
Tự động điều chỉnh động cơ
Sau khi cài đặt, có thể cần phải thực hiện quy trình tự động điều chỉnh hoặc nhận dạng động cơ tùy thuộc vào chế độ điều khiển đã chọn.
Động cơ phải ở trạng thái phù hợp trước khi quy trình bắt đầu.
Trình tự kiểm tra sau khi thay thế
- Xác minh hệ thống dây điện:Kiểm tra nguồn điện đến, kết nối động cơ, hệ thống dây điện điều khiển, nối đất và kết nối truyền thông.
- Nhập dữ liệu động cơ:Khớp các giá trị được cấu hình với bảng tên động cơ thực tế.
- Kiểm tra chế độ điều khiển:Xác nhận chiến lược vận hành theo yêu cầu của máy.
- Kiểm tra ở tốc độ thấp:Xác nhận hướng, dòng điện, độ rung và trạng thái cơ học cơ bản.
- Kiểm tra khả năng tăng tốc:Xác minh độ dốc và phản ứng mô-men xoắn dưới tải trọng đại diện.
- Kiểm tra giảm tốc:Xác nhận hoạt động của liên kết DC và hiệu suất hãm.
- Kiểm tra giao tiếp:Xác minh các lệnh PLC, phản hồi trạng thái, cảnh báo và dữ liệu mạng.
- Xác minh bảo vệ:Kiểm tra các giới hạn được cấu hình và phản hồi lỗi theo quy trình vận hành.
Thông số kỹ thuật biến tần chuyên nghiệp nên bao gồm những gì?
Thông số kỹ thuật chuyên nghiệp cung cấp cho nhà cung cấp và đội ngũ kỹ thuật đủ thông tin để xác định cấu hình sản phẩm chính xác mà không cần dựa vào các giả định.
| Khu vực đặc điểm kỹ thuật | Thông tin để xác định | Tại sao nó quan trọng |
|---|---|---|
| Ứng dụng | Băng tải, máy bơm, quạt, máy trộn, bao bì, máy công cụ, v.v. | Xác định đặc tính điều khiển và tải |
| Loại động cơ | Cảm ứng, nam châm vĩnh cửu, đồng bộ hoặc loại xác định | Xác định khả năng tương thích điều khiển |
| Điện áp động cơ | Điện áp động cơ định mức | Đảm bảo khả năng tương thích điện |
| Dòng điện động cơ | Dòng điện định mức tính bằng ampe | Hỗ trợ kích thước ổ đĩa chính xác |
| Công suất động cơ | Đánh giá kW hoặc HP | Cung cấp tham chiếu kích thước cơ bản |
| Phạm vi tốc độ | Tốc độ hoạt động tối thiểu, bình thường và tối đa | Xác định yêu cầu kiểm soát |
| Quá tải | Yêu cầu dòng điện và thời gian quá tải | Phù hợp công suất ổ đĩa với nhiệm vụ của máy |
| phanh | Yêu cầu về thời gian dừng, quán tính, điện trở hoặc khả năng phục hồi | Xác định kiến trúc quản lý năng lượng |
| Giao tiếp | Giao thức PLC và dữ liệu cần thiết | Đảm bảo tích hợp tự động hóa |
| Môi trường | Nhiệt độ, độ cao, độ ẩm, bụi | Xác định sự phù hợp của việc lắp đặt |
| Tủ | Kích thước có sẵn và phương pháp làm mát | Xác nhận cài đặt vật lý |
| Sự an toàn | Các chức năng và giao diện an toàn cần thiết | Căn chỉnh các chức năng truyền động với sự an toàn của máy |
Bắt đầu với ứng dụng máy
Xác định động cơ đang dẫn động cái gì và mô tả tải trọng cơ học. Đánh giá động cơ giống nhau có thể phục vụ các ứng dụng hoàn toàn khác nhau.
Cung cấp thông tin bảng tên động cơ đầy đủ
Bao gồm điện áp, dòng điện, tần số, tốc độ định mức, công suất, cách bố trí kết nối và loại động cơ bất cứ khi nào có sẵn.
Xác định phạm vi hoạt động
Nêu rõ tốc độ tối thiểu, tốc độ bình thường, tốc độ tối đa, tần số khởi động, tần số dừng và lượng thời gian máy sử dụng ở các điểm vận hành khác nhau.
Xác định tình trạng quá tải và mô-men xoắn cực đại
Nếu máy khởi động nặng, tải trọng va đập hoặc mômen tăng cao trong thời gian ngắn thì các điều kiện này phải được nêu rõ.
Xác định phanh
Chỉ định thời gian dừng mong muốn, quán tính tải, tần số hãm và liệu ứng dụng có yêu cầu điện trở, hệ thống tái tạo hay phanh cơ hay không.
Xác định kiến trúc điều khiển
Nêu rõ máy sử dụng các điều khiển cục bộ, I/O kỹ thuật số, tham chiếu tương tự, giao tiếp PLC, Ethernet công nghiệp hay nền tảng chuyển động cấp cao hơn.
Xác định điều kiện môi trường
Nhiệt độ môi trường, nhiệt độ vỏ bọc, độ ẩm, độ cao, bụi và các yếu tố môi trường khác có thể ảnh hưởng đến phạm vi hoạt động cho phép.
Xác định các ràng buộc vật lý
Để lắp đặt bảng điều khiển, hãy cung cấp chiều rộng, chiều cao, chiều sâu, định tuyến cáp, không gian thông gió và các giới hạn về lỗ lắp.
Nhận dạng mẫu mã đặc biệt quan trọng đối với sản phẩm công nghiệp có thương hiệu
Khi tìm nguồn cung ứng biến tần có thương hiệu đã có uy tín, mã model chính xác rất quan trọng. Những thay đổi nhỏ trong hậu tố mô hình có thể tương ứng với các loại điện áp, xếp hạng, tùy chọn, giao diện truyền thông hoặc thế hệ phần cứng khác nhau.
Do đó, người mua nên cung cấp bảng tên hoặc mã sản phẩm hoàn chỉnh hiện có khi thay thế thiết bị đã lắp đặt.
- Xác định máy:Xác định các yêu cầu về thiết bị được điều khiển, chu trình vận hành và quy trình.
- Ghi lại dữ liệu động cơ:Xác nhận nguồn điện, dòng điện, điện áp, tần số, tốc độ và loại động cơ.
- Xác định hành vi tải:Xác định mô-men xoắn không đổi, mô-men xoắn thay đổi, quán tính cao hoặc các đặc tính tải khác.
- Xác định điều khiển:Chỉ định phạm vi tốc độ, chế độ điều khiển, phản hồi và yêu cầu phản hồi.
- Định nghĩa phanh:Thiết lập thời gian giảm tốc và điều kiện phục hồi.
- Định nghĩa giao tiếp:Xác định giao thức PLC, giao diện và dữ liệu trạng thái cần thiết.
- Đánh giá môi trường:Xác nhận nhiệt độ, độ cao, bụi, độ ẩm và điều kiện làm mát.
- Đánh giá thể lực:Xác nhận kích thước ổ đĩa, cách lắp đặt, thiết bị đầu cuối và cách tiếp cận cáp.
- Xác nhận mô hình:Xác minh số bộ phận hoàn chỉnh, cấp điện áp, định mức dòng điện và các tùy chọn có sẵn.
- Lập kế hoạch vận hành:Chuẩn bị các thông số động cơ, logic điều khiển, quy trình kiểm tra và cài đặt dự phòng.
Người mua nên cung cấp những gì khi yêu cầu báo giá của nhà cung cấp?
- Bảng tên động cơ hoàn chỉnh:Bao gồm công suất, điện áp, dòng điện, tần số và tốc độ.
- Model biến tần hiện có:Cung cấp số model đầy đủ cho các ứng dụng thay thế.
- Mô tả máy:Giải thích các đặc tính ứng dụng và tải trọng.
- Cung cấp đầu vào:Trạng thái cung cấp điện áp, pha và tần số.
- Yêu cầu kiểm soát:Chỉ định các yêu cầu điều khiển cục bộ, I/O, analog hoặc giao tiếp.
- Tình trạng phanh:Nêu rõ liệu có cần dừng nhanh hay vận hành phục hồi hay không.
- Điều kiện lắp đặt:Cung cấp kích thước tủ và thông tin môi trường khi có liên quan.
Mức thông tin này giúp nhà cung cấp dễ dàng xác định sản phẩm tương thích về mặt kỹ thuật thay vì dựa vào khuyến nghị chung về phạm vi công suất.
Đối với các dự án thay thế và tìm nguồn cung ứng, việc xác định mô hình chính xác đặc biệt có giá trị vì các sản phẩm tự động hóa công nghiệp có thương hiệu thường có sẵn ở một số biến thể có liên quan chặt chẽ với nhau.
Câu hỏi thường gặp
Chức năng chính của biến tần Lenze là gì?
Vai trò chính của nó là điều chỉnh hoạt động của động cơ bằng cách kiểm soát các điều kiện đầu ra điện như tần số và điện áp. Tùy thuộc vào dòng sản phẩm cụ thể, biến tần cũng có thể cung cấp khả năng điều khiển đường dốc, điều khiển mô-men xoắn, chức năng phanh, chẩn đoán, liên lạc và tích hợp tự động hóa.
Biến tần có thể điều khiển tốc độ động cơ không?
Đúng. Bằng cách điều chỉnh tần số đầu ra và điện áp tương ứng theo chiến lược điều khiển đã chọn, bộ truyền động xoay chiều có thể điều chỉnh tốc độ động cơ trong phạm vi hoạt động được chỉ định.
Nên chọn biến tần theo công suất động cơ hay dòng điện?
Cả hai đều quan trọng, nhưng dòng điện định mức của động cơ đặc biệt quan trọng vì các giai đoạn đầu ra của biến tần được thiết kế xoay quanh khả năng dòng điện. Yêu cầu quá tải ứng dụng cũng cần được xem xét vì các máy có cùng công suất động cơ có thể đặt ra các yêu cầu rất khác nhau đối với bộ truyền động.
Điều khiển V/f là gì?
Điều khiển V/f duy trì mối quan hệ xác định giữa điện áp đầu ra và tần số. Đây là một phương pháp điều khiển tương đối đơn giản và có thể phù hợp cho các ứng dụng chỉ cần điều khiển tốc độ cơ bản.
Điều khiển véc tơ không cảm biến là gì?
Điều khiển vectơ không cảm biến ước tính hành vi của động cơ và điều chỉnh từ thông và mô-men xoắn mà không yêu cầu bộ mã hóa tốc độ vật lý trong nhiều ứng dụng. Nó có thể mang lại hiệu suất động và tốc độ thấp được cải thiện so với điều khiển V/f cơ bản.
Khi nào phản hồi của bộ mã hóa hữu ích?
Phản hồi của bộ mã hóa có thể hữu ích khi máy yêu cầu điều chỉnh tốc độ chặt chẽ hơn, phản hồi động được cải thiện hoặc điều khiển dựa trên phản hồi. Nhu cầu phụ thuộc vào ứng dụng và khả năng của dòng ổ đĩa đã chọn.
Điều gì khiến biến tần bị ngắt do quá điện áp trong khi dừng?
Việc giảm tốc nhanh chóng của tải có quán tính cao có thể truyền năng lượng từ động cơ về liên kết DC truyền động, khiến điện áp liên kết DC tăng lên. Tùy thuộc vào ứng dụng, có thể cần phải có đoạn đường giảm tốc dài hơn, điện trở hãm, hệ thống tái tạo hoặc phương pháp hãm thích hợp khác.
Có phải mọi ứng dụng đều cần điện trở hãm không?
Không. Nhu cầu phụ thuộc vào quán tính tải, thời gian dừng, chu kỳ vận hành, tốc độ và năng lượng tái tạo. Các ứng dụng có quán tính thấp với khả năng giảm tốc chậm có thể không yêu cầu, trong khi các máy có quán tính cao hoặc thường xuyên dừng có thể yêu cầu phần cứng phanh.
Biến tần có thể điều khiển máy bơm không?
Đúng. Bộ truyền động tốc độ thay đổi thường được sử dụng với máy bơm để điều chỉnh tốc độ động cơ theo yêu cầu của quy trình. Chiến lược điều khiển chính xác nên xem xét loại máy bơm, điều kiện dòng chảy, tốc độ tối thiểu, làm mát động cơ và hệ thống điều khiển quá trình.
Biến tần có thể điều khiển băng tải không?
Đúng. Các ứng dụng băng tải thường sử dụng bộ truyền động để kiểm soát tốc độ, tăng tốc mượt mà, dừng có kiểm soát, vận hành tiến và lùi cũng như phối hợp với các bộ phận máy khác.
Tại sao dòng điện động cơ lại quan trọng khi chọn biến tần?
Các thành phần đầu ra của biến tần được thiết kế cho các mức dòng điện cụ thể. Hai động cơ có cùng mức công suất có thể có dòng điện định mức khác nhau, do đó biến tần phải phù hợp với dòng điện trên nhãn động cơ thực tế và yêu cầu quá tải của ứng dụng.
Biến tần có thể vận hành động cơ ở tốc độ thấp liên tục không?
Nó phụ thuộc vào động cơ và ứng dụng. Động cơ tự làm mát tiêu chuẩn có thể mất khả năng làm mát ở tốc độ thấp. Nếu cần mô-men xoắn cao liên tục ở tốc độ thấp, có thể cần có quạt làm mát độc lập hoặc bố trí làm mát động cơ khác.
Biến tần giao tiếp với PLC như thế nào?
Tùy thuộc vào sản phẩm và cấu hình, giao tiếp có thể sử dụng I/O kỹ thuật số, tín hiệu analog, mạng fieldbus hoặc Ethernet công nghiệp. Biến tần có thể trao đổi lệnh, thông tin trạng thái, giá trị vận hành, cảnh báo và dữ liệu chẩn đoán với PLC.
Ổ đĩa có thể kết nối với HMI không?
Đúng. HMI có thể hiển thị các thông số biến tần, trạng thái vận hành, cảnh báo và các giá trị quy trình đã chọn. Nó cũng có thể cung cấp các chức năng lệnh và tham số được ủy quyền tùy thuộc vào kiến trúc tự động hóa.
Những điều kiện môi trường nào cần được kiểm tra?
Các điều kiện quan trọng bao gồm nhiệt độ môi trường, nhiệt độ tủ, độ cao, độ ẩm, bụi, sương dầu, độ rung, thông gió và các chất nhiễm bẩn khác. Những yếu tố này có thể ảnh hưởng đến dung lượng ổ đĩa và khả năng lắp đặt phù hợp.
Tại sao chiều dài cáp động cơ lại quan trọng?
Cáp động cơ dài làm tăng điện dung của cáp và có thể ảnh hưởng đến hoạt động của dạng sóng đầu ra cũng như ứng suất cách điện. Chiều dài cáp cho phép phải được kiểm tra dựa trên tài liệu kỹ thuật của biến tần và bất kỳ bộ lọc hoặc cuộn kháng đầu ra cần thiết nào.
Biến tần khác có thể thay thế ổ Lenze hiện có không?
Có thể có thể thay thế từ dòng sản phẩm khác, nhưng nó phải được coi là sự thay thế về mặt kỹ thuật chứ không phải là giả định trực tiếp về sự tương đương. Điện áp, dòng điện, chế độ điều khiển, phanh, kích thước, thiết bị đầu cuối, giao tiếp, phần mềm, chức năng an toàn và khả năng tương thích của động cơ đều cần được so sánh.
Cần kiểm tra những gì khi thay thế ổ đĩa hiện có?
Kiểm tra số model hiện có hoàn chỉnh, dữ liệu động cơ, điện áp nguồn, định mức dòng điện, kích thước tủ, thiết bị đầu cuối, hệ thống phanh, dây điều khiển, giao tiếp PLC, giao diện an toàn, chiều dài cáp và cài đặt thông số hiện có.
Khả năng quá tải trong một ổ đĩa là gì?
Khả năng quá tải cho biết ổ đĩa có thể cung cấp bao nhiêu dòng điện trên mức định mức liên tục trong một khoảng thời gian xác định. Thông số kỹ thuật quá tải chính xác thay đổi tùy theo loại sản phẩm và ứng dụng, do đó, công suất máy yêu cầu phải được so sánh với định mức của nhà sản xuất.
Tại sao biến tần có thể quá nóng ngay cả khi động cơ không được tải đầy đủ?
Nhiệt độ biến tần phụ thuộc vào tổn thất chuyển mạch, nhiệt độ môi trường, độ thông gió của vỏ, tần số sóng mang, khoảng cách lắp đặt và các điều kiện khác. Biến tần có thể hoạt động gần giới hạn nhiệt do khả năng làm mát kém ngay cả khi tải động cơ ở mức vừa phải.
Có thể sử dụng cùng một bộ truyền động cho cả máy bơm và băng tải không?
Có thể, nếu ổ đĩa hỗ trợ cả hai ứng dụng và xếp hạng phù hợp. Tuy nhiên, chiến lược điều khiển, yêu cầu quá tải, phanh và đặc tính tải có thể khác nhau đáng kể giữa máy bơm và băng tải, do đó cần kiểm tra cấu hình chính xác.
Nhà cung cấp nên nhận được thông tin gì để kết hợp sản phẩm?
Thông tin hữu ích bao gồm mô hình biến tần hoàn chỉnh, dữ liệu bảng tên động cơ, điện áp nguồn, loại ứng dụng, phạm vi tốc độ yêu cầu, tình trạng quá tải, yêu cầu phanh, giao thức truyền thông, kích thước tủ và môi trường lắp đặt.
Nhà cung cấp ổ đĩa có giống như nhà sản xuất ổ đĩa không?
Không. Nhà cung cấp hoặc nhà phân phối có thể tìm nguồn, xác định, đối chiếu và cung cấp các bộ truyền động công nghiệp có thương hiệu mà không phải là nhà sản xuất ban đầu. Đối với các dự án mua sắm, khả năng của nhà cung cấp trong việc xác định đúng mẫu mã và cấu hình là đặc biệt quan trọng.
Lựa chọn biến tần tốt hơn có thể cải thiện khả năng điều khiển động cơ công nghiệp như thế nào?
Điều khiển động cơ công nghiệp hoạt động tốt nhất khi bộ truyền động được coi như một phần của toàn bộ máy chứ không phải là một bộ phận điện biệt lập. Động cơ, tải cơ khí, kiến trúc điều khiển, hệ thống phanh, tủ, PLC, mạng truyền thông và các thiết bị bảo vệ đều ảnh hưởng đến cấu hình được yêu cầu.
Bước đầu tiên là phải hiểu máy. Một băng tải, máy bơm, quạt, máy trộn, máy đóng gói, hệ thống cuộn dây và máy công cụ đều có thể yêu cầu hoạt động của động cơ khác nhau ngay cả khi động cơ của chúng có mức công suất danh định tương tự nhau.
Dữ liệu động cơ cung cấp nền tảng điện. Phải biết điện áp định mức, dòng điện, tần số, tốc độ, loại động cơ và kết nối. Sau đó, các đặc tính tải được thêm vào lớp tiếp theo: mô-men khởi động, mô-men xoắn liên tục, quán tính, khả năng tăng tốc, giảm tốc, phạm vi tốc độ và nhiệm vụ quá tải.
Phương pháp kiểm soát nên được lựa chọn từ các yêu cầu này. Điều khiển V/f cơ bản có thể đủ cho các ứng dụng đơn giản, trong khi điều khiển vectơ vòng kín hoặc không cảm biến có thể cung cấp hiệu suất mô-men xoắn và tốc độ tốt hơn khi máy yêu cầu.
Phanh đòi hỏi sự chú ý đặc biệt. Máy móc và hệ thống nâng có quán tính cao có thể tái tạo năng lượng đáng kể trong quá trình giảm tốc. Giải pháp đúng có thể liên quan đến đoạn đường dừng dài hơn, điện trở hãm, hệ thống tái tạo hoặc phanh cơ tùy thuộc vào ứng dụng.
Truyền thông cũng đã trở thành một phần trung tâm của sự tích hợp ổ đĩa công nghiệp hiện đại. I/O kỹ thuật số, tín hiệu tương tự, mạng fieldbus và Ethernet công nghiệp có thể kết nối biến tần với PLC và hệ thống tự động hóa rộng hơn. Do đó, giao thức chính xác và ánh xạ dữ liệu phải được xác định trước khi mua sắm.
Thiết kế môi trường cũng quan trọng không kém. Nhiệt độ môi trường xung quanh, độ thông thoáng của tủ, độ cao, bụi, độ ẩm, chiều dài cáp động cơ, EMC và các ràng buộc lắp đặt vật lý đều có thể ảnh hưởng đến hoạt động thành công.
Đối với công việc mua sắm và thay thế, việc xác định mô hình cần được quan tâm đặc biệt. Ổ đĩa công nghiệp có thương hiệu có thể được cung cấp với nhiều phiên bản có liên quan chặt chẽ với các cấp điện áp, khả năng dòng điện, giao diện, kích thước hoặc tùy chọn khác nhau. Do đó, mã mẫu hoàn chỉnh phải được xác minh trước khi sản phẩm được chọn.
Khi tìm nguồn cung ứng mộtbiến tần lenzegiải pháp này, cách tiếp cận mua sắm mạnh mẽ nhất là trước tiên phải đáp ứng đúng yêu cầu về mô hình và ứng dụng, sau đó xác minh khả năng tương thích của động cơ, chức năng điều khiển, giao tiếp, phanh, điều kiện lắp đặt và tài liệu.
Cần trợ giúp để kết hợp ổ Lenze với ứng dụng của bạn?
Mao Huycung cấp các sản phẩm tự động hóa công nghiệp có thương hiệu và hỗ trợ nhận dạng mô hình, khớp ứng dụng, tìm nguồn cung ứng thay thế, kiểm tra thông số kỹ thuật và đánh giá cấu hình cho các dự án điều khiển động cơ. Để biết chi tiết sản phẩm và yêu cầu ứng dụng,liên hệ với chúng tôi.
