Điều gì khiến Schneider ILM1001P01A0000 trở thành Giải pháp servo tích hợp thực tế?

2026-09-08 0 Để lại cho tôi một tin nhắn

Trong tự động hóa máy móc hiện đại, hiệu suất chuyển động không chỉ phụ thuộc vào công suất động cơ. Các kỹ sư cũng cần xem xét không gian tủ, độ phức tạp của hệ thống dây điện, độ chính xác phản hồi, yêu cầu lắp đặt, công suất mô-men xoắn và khả năng phục vụ lâu dài. cácSchneider ILM1001P01A0000giải quyết những thách thức này bằng cách kết hợp một servo kiến trúc động cơ và truyền động tích hợp vào một thành phần chuyển động gắn trên hiện trường.

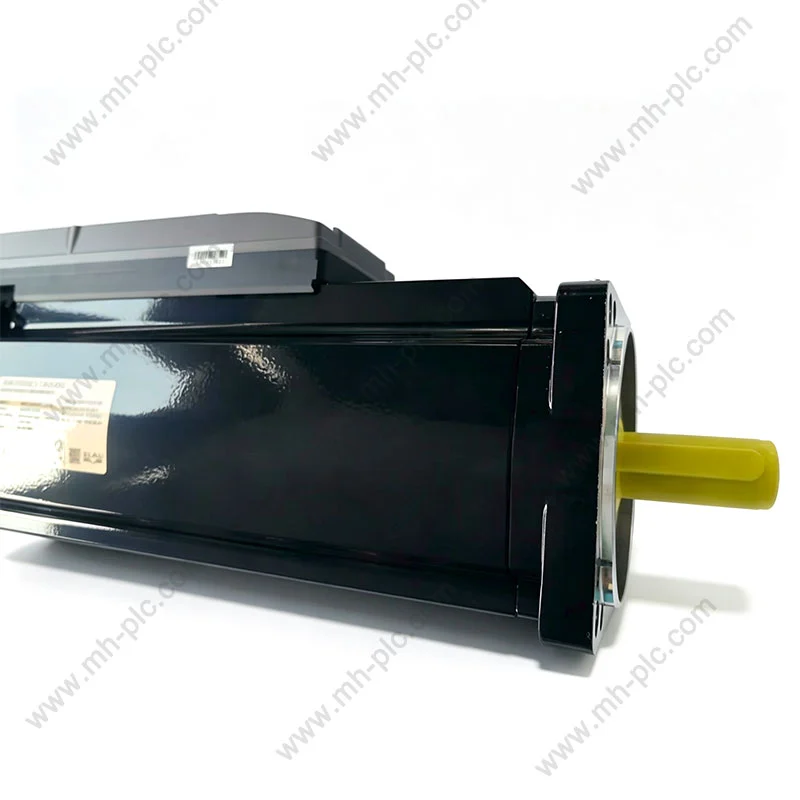

Schneider ILM1001P01A0000 là động cơ servo tích hợp trong dòng Lexium 62 ILM, được thiết kế cho hệ thống điều khiển chuyển động PacDrive 3. Nó cung cấp công suất đầu ra danh định 600 W, Mô-men xoắn danh định 1,9 N·m, mô-men xoắn dừng liên tục 2,5 N·m và mô-men xoắn cực đại lên tới 9,6 N·m mô-men xoắn, với tốc độ danh định là 3000 vòng/phút. Nó sử dụng SinCos Hiperface một lượt tuyệt đối hệ thống phản hồi 128 tiết và không có phanh hãm. Bài viết này giải thích chìa khóa của nó thông số kỹ thuật, kiến trúc, giá trị ứng dụng, cân nhắc cài đặt và mua các điểm kiểm tra để các kỹ sư tự động hóa có thể xác định liệu mô hình này có phù hợp với yêu cầu máy của họ.

Mục lục

1. Tìm hiểu Schneider ILM1001P01A0000
2. Sơ lược về thông số kỹ thuật chính
3. Kiến trúc servo tích hợp giúp ích như thế nào
4. Các vấn đề thường gặp về điều khiển chuyển động mà nó có thể giải quyết
5. Các tính năng hiệu suất quan trọng trong thực tế
6. Ứng dụng công nghiệp phù hợp
7. Cân nhắc về cài đặt và tích hợp
8. Những điều cần kiểm tra trước khi đặt hàng
9. Cân nhắc về bảo trì và độ tin cậy
10. Câu hỏi thường gặp
11. Liên hệ và hỗ trợ cung cấp

Tìm hiểu về Schneider ILM1001P01A0000

Schneider ILM1001P01A0000 không chỉ đơn giản là một động cơ servo độc lập thông thường. Nó thuộc họ Lexium 62 ILM và tích hợp thiết bị điện tử truyền động với động cơ, cho phép thành phần chuyển động được đặt gần cơ cấu máy hơn hơn là yêu cầu tất cả các thiết bị điện tử truyền động vẫn ở trong tủ điều khiển trung tâm. Schneider Electric xác định thiết bị là bộ truyền động tích hợp với động cơ 100 mm mặt bích, ngăn xếp động cơ đơn, trục trơn, phản hồi một vòng SinCos và không có phanh.

Kiến trúc này có thể đặc biệt có giá trị đối với các máy mô-đun. Thay vì thiết kế mọi trục chuyển động xung quanh sự sắp xếp truyền động động cơ cộng với tủ truyền thống, người chế tạo máy có thể phân phối các bộ phận chuyển động gần hơn với các mô-đun máy riêng lẻ. Kết quả có thể là một kiến trúc máy sạch hơn và khả năng mở rộng đơn giản hơn khi cần có một số trục độc lập.

	Điểm nhận dạng quan trọng:Số model phải được kiểm tra cẩn thận trước khi mua hoặc thay thế một thiết bị.
  Cấu hình ILM1001P01A0000 chỉ định trục trơn, một vòng tuyệt đối
  Phản hồi Hiperface của SinCos, độ phân giải phản hồi tốc độ 128 kỳ và không có phanh giữ.
  Một mô hình ILM tương tự về mặt hình ảnh có thể có phản hồi, trục, phanh hoặc hiệu suất khác nhau
  đặc điểm.

Thông số kỹ thuật chính trong nháy mắt

Nhận dạng kỹ thuật chính xác là bước đầu tiên khi lựa chọn servo thay thế thành phần. Các thông số kỹ thuật sau đây dựa trên dữ liệu sản phẩm của nhà sản xuất và hỗ trợ tài liệu kỹ thuật.

tham số	Thông số kỹ thuật ILM1001P01A0000	Tại sao nó quan trọng
Nhóm sản phẩm	Lexium 62 ILM / PacDrive 3	Xác định khả năng tương thích của hệ thống và môi trường tích hợp.
Loại sản phẩm	Động cơ servo tích hợp / ổ đĩa tích hợp	Kết hợp chức năng động cơ và truyền động trong một bộ phận chuyển động.
Công suất đầu ra danh nghĩa	600 W	Hữu ích cho việc đánh giá động cơ theo yêu cầu tải ứng dụng.
mô-men xoắn danh nghĩa	1,9 N·m	Cho biết mức mô-men xoắn định mức trong quá trình hoạt động bình thường.
Mô-men xoắn dừng liên tục	2,5 N·m	Quan trọng khi đánh giá các điều kiện tải cố định hoặc tốc độ thấp.
Mô-men xoắn cực đại	9,6 N·m	Cung cấp thông tin tham khảo về khả năng mô-men xoắn cực đại trong thời gian ngắn.
Tốc độ danh nghĩa	3000 vòng/phút	Liên quan đến chu kỳ chuyển động và định vị tốc độ cao.
Điện áp cung cấp định mức	250–700V	Phải phù hợp với hệ thống điều khiển chuyển động và lắp đặt thực tế.
Nhận xét	SinCos Hiperface một lượt tuyệt đối	Hỗ trợ phản hồi vị trí và tốc độ chính xác.
Độ phân giải phản hồi	128 tiết	Quan trọng đối với cấu hình điều khiển chuyển động và xử lý phản hồi.
Giữ phanh	Không có phanh	Quan trọng đối với các trục thẳng đứng và tải trọng phải được giữ bằng máy móc.
Mặt bích động cơ	100mm	Xác định khả năng tương thích gắn cơ khí.
Đường kính trục	19 mm	Phải phù hợp với khớp nối máy hoặc giao diện truyền dẫn.
Chiều dài trục	40mm	Quan trọng đối với khe hở cơ học và lựa chọn khớp nối.
Sự bảo vệ	IP54	Cung cấp cơ sở để đánh giá môi trường cài đặt.

Thông số kỹ thuật phải luôn được xác minh dựa trên tài liệu mới nhất của nhà sản xuất và cấu hình máy chính xác trước khi cài đặt.

Kiến trúc servo tích hợp giúp ích như thế nào

Hệ thống servo thông thường thường tách động cơ ra khỏi bộ truyền động. Sự sắp xếp này có thể hoạt động rất tốt, nhưng nó có thể yêu cầu không gian tủ lớn, hệ thống cáp điện, nối dây phản hồi và công việc kỹ thuật bổ sung khi máy có nhiều trục.

Kiến trúc ILM có cách tiếp cận khác bằng cách tích hợp ổ đĩa trực tiếp với động cơ servo. Đối với máy móc mô-đun, điều này có thể làm giảm số lượng phần cứng chuyển động phải tập trung ở tủ điện chính.

Chuyển động phân tánBộ phận tích hợp có thể được đặt gần trục máy hơn, giúp nó phù hợp cho các kiến trúc tự động hóa mô-đun.

Giảm áp suất tủDi chuyển chức năng truyền động về phía máy có thể giúp các kỹ sư sử dụng tủ không gian hiệu quả hơn.

Thiết kế máy sạch hơnCấu trúc truyền động động cơ tích hợp có thể đơn giản hóa việc sắp xếp vật lý của mô-đun chuyển động riêng lẻ.

Mở rộng mô-đunPhần cứng chuyển động phân tán có thể thuận lợi khi máy chứa nhiều module cơ khí độc lập.

Việc giảm thực tế về dây dẫn, thể tích tủ và thời gian lắp đặt phụ thuộc vào thiết kế hệ thống hoàn chỉnh. Do đó, những lợi ích này cần được đánh giá ở cấp độ máy móc, chứ không phải chỉ được giả định từ thông số kỹ thuật của động cơ.

Các vấn đề thường gặp về điều khiển chuyển động mà nó có thể giải quyết

Việc chọn mô tơ servo nên bắt đầu từ các vấn đề của máy thay vì số danh mục. Một số vấn đề tái diễn khiến công nghệ servo tích hợp trở nên hấp dẫn cho các nhà chế tạo thiết bị hiện đại.

Không gian tủ điện hạn chế:Máy có nhiều trục servo có thể nhanh chóng tiêu thụ khối lượng tủ có giá trị. A kiến trúc phân tán có thể giúp di chuyển một số chức năng chuyển động đến gần các trục hơn.
Hệ thống dây dẫn động cơ phức tạp:Các hệ thống truyền thống có thể bao gồm các kết nối công suất động cơ, phản hồi và điều khiển riêng biệt. Một kiến trúc tích hợp được thiết kế phù hợp có thể làm giảm độ phức tạp của toàn bộ chiến lược kết nối.
Việc mở rộng máy mô-đun khó khăn:Máy móc thường xuyên cần các trạm tùy chọn hoặc các mô-đun chuyển động bổ sung. Một phân phối kiến trúc servo có thể hỗ trợ bố trí cơ khí linh hoạt hơn.
Định vị không nhất quán:Phản hồi đáng tin cậy là điều cần thiết cho chuyển động được kiểm soát. ILM1001P01A0000 sử dụng hệ thống phản hồi SinCos Hiperface một lượt tuyệt đối.
Sự không chắc chắn thay thế:Mua một động cơ có hình dáng tương tự mà không kiểm tra trục, phanh, phản hồi, công suất, và thông số kỹ thuật lắp đặt có thể dẫn đến các vấn đề về khả năng tương thích.

Đừng coi số model là tiêu chí lựa chọn duy nhất.Động cơ servo là một phần của hệ thống điều khiển chuyển động hoàn chỉnh. Tải trọng cơ học, gia tốc, chu kỳ nhiệm vụ, kiến trúc cung cấp, khả năng tương thích của bộ điều khiển, điều kiện môi trường, các yêu cầu về cáp và các yêu cầu về an toàn đều phải được kiểm tra trước khi thay thế.

Các tính năng hiệu suất quan trọng trong thực tế

Một trong những đặc điểm quan trọng nhất của Schneider ILM1001P01A0000 là mối quan hệ giữa công suất, mô-men xoắn, tốc độ và phản hồi. Thiết bị cung cấp công suất danh nghĩa 600 W công suất đầu ra và tốc độ danh định là 3000 vòng/phút. Mô-men xoắn danh định của nó là 1,9 N·m, trong khi mô-men xoắn dừng liên tục được xác định ở mức 2,5 N·m và mô-men xoắn cực đại ở mức 9,6 N·m.

Những số liệu này không nên được hiểu là xếp hạng hoạt động có thể hoán đổi cho nhau. cho Ví dụ, khả năng mô-men xoắn cực đại không có nghĩa là máy có thể hoạt động liên tục ở mức 9,6 N·m. Chu kỳ làm việc thực tế, đặc tính gia tốc, điều kiện nhiệt và chuyển động cài đặt bộ điều khiển xác định xem một ứng dụng cụ thể có phù hợp hay không.

Phản hồi là một cân nhắc quan trọng khác. Mô hình sử dụng một vòng quay tuyệt đối Hệ thống phản hồi SinCos Hiperface với 128 tiết. Kiến trúc phản hồi này được đặc biệt có liên quan đến các ứng dụng trong đó định vị được kiểm soát và phản hồi tốc độ là trung tâm của hiệu suất máy.

	Quy tắc kỹ thuật thực tế:So sánh cấu hình chuyển động hoàn chỉnh của động cơ—không chỉ mô-men xoắn cực đại—với
  ứng dụng. Quán tính tải, tăng tốc, giảm tốc, nhu cầu mô-men xoắn liên tục,
  nhu cầu mô-men xoắn cao nhất, tốc độ vận hành và tần số chu kỳ đều cần được xem xét.

Ứng dụng công nghiệp phù hợp

Vì ILM1001P01A0000 là một phần của hệ sinh thái PacDrive 3 nên nó đặc biệt liên quan đến máy móc tự động yêu cầu chuyển động servo phối hợp. Chính xác sự phù hợp phụ thuộc vào bộ điều khiển hoàn chỉnh và kiến trúc máy.

Khu vực ứng dụng	Lợi ích tiềm năng	Kiểm tra phím trước khi sử dụng
Máy đóng gói	Chuyển động phân tán nhỏ gọn cho các trục máy phối hợp.	Thời gian chu kỳ, gia tốc và quán tính tải.
Xử lý vật liệu	Kiểm soát vị trí và điều chỉnh tốc độ.	Khối lượng tải, tỷ số truyền và chu kỳ làm việc.
Dây chuyền sản xuất tự động	Hữu ích cho kiến trúc chuyển động mô-đun.	Khả năng tương thích của bộ điều khiển và kiến trúc mạng.
Thiết bị gắp và đặt	Phản hồi servo hỗ trợ điều khiển chuyển động lặp lại.	Yêu cầu về tăng tốc, giảm tốc và tải trọng.
Hệ thống máy mô-đun	Kiến trúc ổ đĩa tích hợp có thể đơn giản hóa các trục phân tán.	Yêu cầu tích hợp cơ và điện.

Mô hình này không được tự động coi là phù hợp với mọi máy trong các các hạng mục. Kỹ thuật ứng dụng vẫn cần thiết, đặc biệt đối với ngành dọc trục, tải quán tính cao, máy móc có chu kỳ cao hoặc môi trường có cơ khí bất thường hoặc điều kiện nhiệt độ.

Cân nhắc cài đặt và tích hợp

Quá trình cài đặt thành công bắt đầu bằng khả năng tương thích cơ học. ILM1001P01A0000 sử dụng mặt bích động cơ 100 mm và đường kính trục 19 mm, chiều dài trục 40 mm. Việc bố trí lắp bao gồm bốn lỗ lắp.

Xác nhận kích thước mặt bích của động cơ trước khi lắp đặt cơ khí.
Kiểm tra đường kính trục 19 mm so với khớp nối hoặc hộp số.
Xác nhận chiều dài trục và khe hở cơ học sẵn có.
Xác minh các yêu cầu về mẫu lỗ lắp và dây buộc.
Xác nhận rằng ứng dụng không yêu cầu giữ phanh.
Xác minh phản hồi và khả năng tương thích của hệ thống điều khiển.
Kiểm tra các yêu cầu cung cấp định mức của hệ thống chuyển động hoàn chỉnh.
Xem xét các điều kiện môi trường, bao gồm nhiệt độ, ô nhiễm và độ ẩm.
Sử dụng cáp, đầu nối, nối đất và các biện pháp bảo vệ thích hợp.

Mô hình được chỉ định không có phanh giữ. Điều này đặc biệt quan trọng đối với trục thẳng đứng hoặc các ứng dụng trong đó tải phải đứng yên khi cấp nguồn servo được gỡ bỏ. Trong những trường hợp như vậy, người thiết kế máy phải xác định xem liệu một cơ chế độc lập có cần có giải pháp giữ cơ khí hoặc cấu hình động cơ khác.

Nên tham khảo tài liệu sản phẩm của Schneider để biết chính xác về điện, các yêu cầu về cơ khí, vận hành và an toàn áp dụng cho việc lắp đặt.

Những gì cần kiểm tra trước khi đặt hàng

Các dự án thay thế thường thất bại vì người mua chỉ xác nhận số bộ phận và ngoại hình. Quy trình mua hàng tốt hơn sẽ xác minh cấu hình hoàn chỉnh.

Điểm kiểm tra	Câu hỏi để hỏi	Rủi ro tiềm ẩn nếu bỏ qua
Số phần chính xác	Model được yêu cầu có chính xác là ILM1001P01A0000 không?	Nhận được một biến thể tương tự nhưng không tương thích.
Phanh	Ứng dụng có yêu cầu giữ phanh không?	Mất khả năng giữ cơ học.
Nhận xét	Bộ điều khiển có hỗ trợ sắp xếp phản hồi được chỉ định không?	Lỗi vận hành hoặc phản hồi.
Giao diện cơ khí	Kích thước mặt bích và trục có khớp nhau không?	Vấn đề về lắp đặt hoặc khớp nối.
Quyền lực	600 W có đủ cho cấu hình chuyển động thực tế không?	Hiệu suất không đủ hoặc căng thẳng nhiệt.
Tốc độ	Tốc độ vận hành yêu cầu có phù hợp với định mức của động cơ không?	Giảm năng suất hoặc định cỡ không chính xác.
mô-men xoắn	Nhu cầu mô-men xoắn liên tục và cao điểm có nằm trong giới hạn chấp nhận được không?	Quá tải, quá nhiệt hoặc hoạt động không ổn định.
Chuỗi cung ứng	Nguồn có thể xác minh mô hình, tình trạng và tài liệu không?	Thiết bị giả, không chính xác hoặc có tài liệu kém.

Tình trạng sẵn có cũng có thể khác nhau tùy theo khu vực và kênh phân phối. của Schneider Electric danh sách sản phẩm hiện tại xác định mẫu này là sản phẩm không có sẵn ở Hoa Kỳ. bối cảnh phân phối, vì vậy người mua nên xác nhận thời gian giao hàng hiện tại và khu vực sẵn có thay vì giả định có hàng ngay.

Cân nhắc về bảo trì và độ tin cậy

Hệ thống servo là các bộ phận chuyển động chính xác nên việc bảo trì phòng ngừa cần tập trung vào trên hệ thống cơ và điện hoàn chỉnh chứ không chỉ riêng động cơ.

Kiểm tra các kết nối cơ khí:Kiểm tra phần cứng lắp đặt, khớp nối và các bộ phận truyền động xem có bị lỏng hoặc lỏng không mòn bất thường.
Giám sát hành vi vận hành:Rung động, tiếng ồn, tăng nhiệt độ hoặc sai lệch định vị không mong muốn có thể cho thấy phát triển các vấn đề về cơ hoặc điện.
Kiểm tra hệ thống cáp:Kiểm tra các kết nối nguồn và phản hồi xem có bị hư hỏng, lỏng lẻo hoặc nhiễm bẩn không.
Xem lại tải ứng dụng:Một máy đã tăng dần tải trọng của nó cuối cùng có thể vượt quá tải trọng ban đầu thiết kế chuyển động.
Duy trì điều kiện môi trường thích hợp:Mức bảo vệ IP54 được chỉ định không nên được hiểu là sự cho phép để lộ thông tin động cơ đến bất kỳ môi trường nào mà không cần đánh giá bổ sung.
Sử dụng đúng quy trình thay thế:Việc thay thế phải tuân theo tài liệu liên quan của Schneider và an toàn máy móc thủ tục.

Mục tiêu của việc bảo trì không chỉ đơn giản là giữ cho động cơ hoạt động. Đó là để bảo tồn độ chính xác định vị, hiệu suất chu trình có thể dự đoán được, an toàn cơ học và tổng thể sự sẵn có của thiết bị.

Câu hỏi thường gặp

Schneider ILM1001P01A0000 là động cơ servo hay ổ đĩa servo?

Nó là một giải pháp truyền động/động cơ servo tích hợp. Khái niệm ILM kết hợp động cơ và điều khiển các chức năng thành một thành phần chuyển động hướng trường thay vì xử lý động cơ như một động cơ servo độc lập thông thường.

Công suất định mức của ILM1001P01A0000 là bao nhiêu?

Công suất đầu ra danh nghĩa là 600 W. Con số này cần được xem xét cùng với mô-men xoắn, tốc độ, chu kỳ làm việc, gia tốc và quán tính tải khi định cỡ động cơ.

Mô-men xoắn tối đa được liệt kê cho mô hình này là gì?

Mô-men xoắn cực đại được chỉ định là 9,6 N·m. Nó không nên được hiểu là một mô-men xoắn hoạt động liên tục. Mô-men xoắn dừng liên tục là 2,5 N·m, trong khi danh nghĩa mô-men xoắn là 1,9 N·m.

ILM1001P01A0000 có phanh giữ không?

Không. Cấu hình cụ thể này được chỉ định không có phanh giữ. Ứng dụng yêu cầu khả năng giữ tải, đặc biệt là một số máy trục đứng nhất định, phải được được xem xét kỹ lưỡng trước khi lựa chọn.

ILM1001P01A0000 sử dụng phản hồi gì?

Mô hình sử dụng phản hồi SinCos Hiperface một lượt tuyệt đối với phản hồi tốc độ độ phân giải 128 tiết.

Đường kính trục là gì?

Đường kính trục là 19 mm và chiều dài trục quy định là 40 mm. Những kích thước này nên được kiểm tra khớp nối máy và giao diện cơ khí trước khi đặt hàng.

Nền tảng điều khiển nào được liên kết với giải pháp servo này?

ILM1001P01A0000 thuộc dòng sản phẩm PacDrive 3 và dòng Lexium 62 ILM. Khả năng tương thích ở cấp hệ thống vẫn phải được xác nhận cho máy cụ thể cấu hình.

Người mua nên xác minh những gì trước khi mua sản phẩm thay thế?

Tối thiểu, hãy xác minh chính xác số bộ phận, cấu hình động cơ, trạng thái phanh, phản hồi loại, kích thước trục, kích thước mặt bích, công suất định mức, yêu cầu mô-men xoắn, tốc độ, khả năng tương thích của hệ thống, tình trạng sản phẩm, tài liệu và thời gian giao hàng dự kiến.

Cần Schneider ILM1001P01A0000 phù hợp cho dự án của bạn?

Việc lựa chọn thành phần servo tích hợp sẽ dễ dàng hơn khi có thông số kỹ thuật và yêu cầu ứng dụng được xem xét cùng nhau.Đông Quan Nam Thành Mao Huy Công Ty TNHH Thương Mại Thiết Bị Máy Móccó thể hỗ trợ người mua công nghiệp có nhu cầu hỗ trợ các yêu cầu về nhận dạng sản phẩm, tìm nguồn cung ứng và thay thế cho thiết bị tự động hóa.

Nếu bạn đang thay thế một thiết bị hiện có, chuẩn bị một máy mới hoặc kiểm tra xem Schneider ILM1001P01A0000 phù hợp với hệ thống của bạn, cung cấp số bộ phận chính xác và thông tin máy có sẵn. Nhóm của chúng tôi có thể giúp xem xét cấu hình được yêu cầu, thông số kỹ thuật và chi tiết cung cấp trước khi bạn đặt hàng.

Liên hệ với chúng tôi hôm nay để thảo luận về nguồn cung ứng Schneider ILM1001P01A0000 của bạn yêu cầu và tìm giải pháp phù hợp cho dự án tự động hóa công nghiệp của bạn.
