Schneider ILM0702P01A0000 là gì và nó hỗ trợ chuyển động servo nhỏ gọn như thế nào?

Schneider ILM0702P01A0000 là gì?

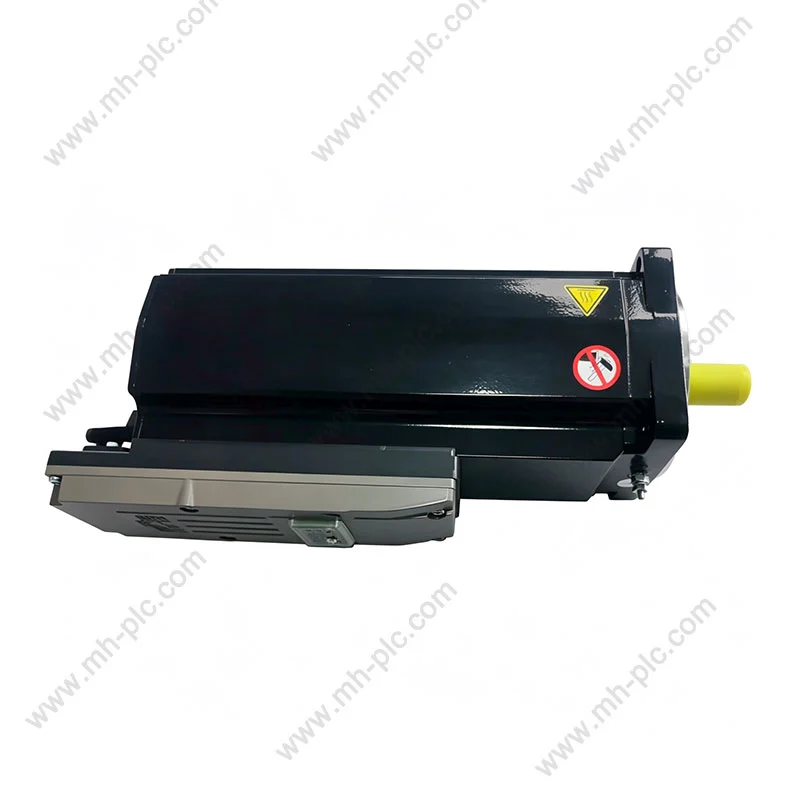

Schneider ILM0702P01A0000 là động cơ servo tích hợp Lexium 62 ILM được thiết kế cho kiến ​​trúc điều khiển chuyển động PacDrive 3. Schneider Electric liệt kê nó là một động cơ servo tích hợp có mô-men xoắn liên tục là 1,7 Nm, công suất đầu ra danh định là 720 W và tốc độ danh định là 6000 vòng/phút. Cấu hình được chỉ định không bao gồm phanh giữ.

Không giống như cách sắp xếp thông thường trong đó động cơ và thiết bị điện tử truyền động có thể được lắp đặt riêng biệt, mô-đun servo tích hợp mang các chức năng truyền động quan trọng vào bộ phận phía động cơ. Kiến trúc này có thể đặc biệt hữu ích trong các máy có nhiều trục hoặc các bộ phận cơ khí mô-đun trong đó việc giảm phần cứng tủ và đơn giản hóa các kết nối là mục tiêu thiết kế quan trọng.

Schneider Electric mô tả kiến ​​trúc ILM hỗ trợ công nghệ cắm và chạy, kết nối nhanh thông qua cáp lai và giảm không gian đi dây và tủ. Thông tin sản phẩm của nhà sản xuất cho biết rằng kiến ​​trúc này có thể giảm tới 70% lượng cáp, ít hơn tới 90% không gian tủ và thời gian đi dây ít hơn tới 90%, tùy thuộc vào ứng dụng và cấu hình hệ thống.

Kiến trúc servo tích hợp hoạt động như thế nào?

Khái niệm chính là phân cấp. Thay vì tập trung mọi thành phần truyền động vào tủ điện trung tâm, các mô-đun servo tích hợp sẽ di chuyển một phần phần cứng điều khiển chuyển động đến gần trục cơ khí hơn.

Cách tiếp cận này có thể có giá trị đối với các máy có nhiều trục được điều khiển độc lập. Một máy mô-đun có thể có các bộ phận cơ khí được đặt ở các vị trí khác nhau trong khi phần cứng chuyển động vẫn ở gần động cơ liên quan. Kết quả có thể là bố trí máy sạch hơn và ít kết nối riêng lẻ dài hơn giữa tủ trung tâm và mỗi trục.

Thiết kế này đặc biệt phù hợp khi người chế tạo máy cần cân bằng chuyển động chính xác với không gian tủ hạn chế. Tuy nhiên, không nên chọn động cơ tích hợp chỉ vì kích thước vật lý hoặc công suất định mức của nó có vẻ phù hợp. Khả năng tương thích về điện, kiến ​​trúc bộ điều khiển, yêu cầu phản hồi, thiết kế cáp, điều kiện nhiệt, tải cơ học và yêu cầu an toàn máy cũng phải được kiểm tra.

Các thông số kỹ thuật chính là gì?

Các thông số kỹ thuật sau đây cung cấp điểm khởi đầu thực tế để đánh giá ILM0702P01A0000. Thông tin sản phẩm và tài liệu kỹ thuật của Schneider Electric xác định các giá trị cốt lõi được trình bày bên dưới.

Dữ liệu của nhà phân phối bên thứ ba cũng liệt kê đường kính trục 11 mm, kích thước mặt bích 70 mm và chiều dài tổng thể 226 mm cho mẫu này. Tuy nhiên, đối với thiết kế máy cuối cùng, các bản vẽ kích thước và tài liệu kỹ thuật hiện tại của nhà sản xuất phải được coi là tài liệu tham khảo kiểm soát.

Nên hiểu mô-men xoắn và tốc độ như thế nào?

Một lỗi phổ biến trong việc lựa chọn servo là chỉ nhìn vào tốc độ tối đa. Trục chuyển động thành công đòi hỏi động cơ phải đáp ứng cấu hình tốc độ mô-men xoắn hoàn chỉnh của ứng dụng.

ILM0702P01A0000 có tốc độ danh định là 6000 vòng/phút và mô-men xoắn liên tục là 1,7 Nm. Mô-men xoắn cực đại được ghi nhận của nó là 7,6 Nm. Những số liệu này phải được giải thích trong điều kiện vận hành của nhà sản xuất thay vì được coi là các giá trị có thể hoán đổi cho nhau.

• Mô-men xoắn liên tục:liên quan đến tải trọng phải được duy trì trong thời gian dài hơn.
• Mô-men xoắn cực đại:liên quan đến việc tăng tốc, giảm tốc hoặc các đỉnh tải trong thời gian ngắn.
• Tốc độ danh nghĩa:giúp xác định xem động cơ có đáp ứng được chu trình máy yêu cầu hay không.
• Tải quán tính:ảnh hưởng đến hiệu suất tăng tốc và điều chỉnh servo.
• Tỷ số truyền:thay đổi các yêu cầu về mô-men xoắn và tốc độ mà động cơ nhìn thấy.

Do đó, các kỹ sư nên tính toán mômen tải thực tế, mômen tăng tốc, quán tính phản xạ, chu kỳ làm việc và tốc độ vận hành cần thiết trước khi xác nhận động cơ.

Tại sao phản hồi lại quan trọng?

Hệ thống servo phụ thuộc vào phản hồi để xác định xem động cơ thực sự đang làm gì. ILM0702P01A0000 sử dụng phản hồi SinCos Hiperface một lượt tuyệt đối, với tài liệu của nhà sản xuất chỉ định 128 giai đoạn để phân giải phản hồi tốc độ.

Về mặt thực tế, phản hồi giúp hệ thống điều khiển giám sát vị trí và tốc độ để có thể so sánh chuyển động được điều khiển với hành vi thực tế của động cơ. Điều này rất cần thiết cho các ứng dụng yêu cầu định vị lặp lại, trục phối hợp, gia tốc được kiểm soát và cấu hình chuyển động chính xác.

Khi thay thế một động cơ servo hiện có, các kỹ sư nên xác minh loại phản hồi thay vì giả định rằng một động cơ khác có công suất và mô-men xoắn tương tự sẽ giao tiếp chính xác với hệ thống điều khiển hiện có.

Làm thế nào nó có thể đơn giản hóa việc nối dây máy?

Một trong những ưu điểm trung tâm của kiến ​​trúc ILM là cách tiếp cận hệ thống dây máy. Schneider Electric mô tả khả năng kết nối nhanh chóng bằng cách sử dụng cáp lai cho mức tín hiệu và công suất, đồng thời nhấn mạnh khả năng giảm cáp, không gian tủ và thời gian đi dây.

Điều này có thể đặc biệt hữu ích trong các máy có nhiều trục. Kiến trúc truyền thống có thể yêu cầu nhiều kết nối công suất động cơ, phản hồi và điều khiển để di chuyển giữa tủ và các động cơ riêng lẻ. Kiến trúc phi tập trung có thể thay đổi sự sắp xếp vật lý đó và đơn giản hóa việc mô đun hóa máy.

Động cơ servo này có thể được sử dụng ở đâu?

ILM0702P01A0000 được thiết kế cho các kiến ​​trúc điều khiển chuyển động công nghiệp thay vì các ứng dụng động cơ có mục đích chung. Thiết kế tích hợp của nó có thể được xem xét cho các trục máy nơi yêu cầu định vị được kiểm soát, chuyển động phối hợp và kiến ​​trúc truyền động phi tập trung.

Sự phù hợp của ứng dụng phụ thuộc vào thiết kế hệ thống hoàn chỉnh. Mô-men xoắn, tốc độ, phản hồi, đánh giá môi trường, giao diện cơ học, khả năng tương thích của bộ điều khiển và chu kỳ làm việc của động cơ đều phải được đánh giá trước khi triển khai.

Kỹ sư nên kiểm tra những gì trước khi lắp đặt?

Việc xác định chính xác đặc biệt quan trọng khi mua hoặc thay thế các bộ phận tự động hóa công nghiệp. Trước khi cài đặt ILM0702P01A0000, hãy xem xét danh sách kiểm tra sau:

1. Số mô hình:Xác nhận rằng số bộ phận hoàn chỉnh là ILM0702P01A0000.
2. Cấu hình phanh:Model này được chỉ định không có phanh giữ.
3. Yêu cầu về năng lượng:Xác minh rằng kiến ​​trúc điện của hệ thống tương thích với phạm vi nguồn điện định mức 250–700 V đã được ghi lại.
4. Khả năng tương thích của bộ điều khiển:Xác nhận khả năng tương thích với kiến ​​trúc và bộ điều khiển chuyển động PacDrive 3 dự định.
5. Nhận xét:Xác minh rằng hệ thống điều khiển hỗ trợ sắp xếp phản hồi được chỉ định.
6. Kích thước cơ học:Kiểm tra mặt bích, đường kính trục, chiều dài trục, hướng lắp và khe hở sẵn có.
7. Đặc điểm tải:Tính toán mô-men xoắn, quán tính, gia tốc, tốc độ và chu kỳ làm việc.
8. Cáp:Sử dụng đúng loại cáp đã được phê duyệt và cách bố trí kết nối cho hệ thống.
9. Môi trường:Xác nhận nhiệt độ, bụi, độ ẩm, độ rung và các điều kiện lắp đặt dựa trên tài liệu hiện hành.

Những vấn đề bảo trì nào cần được xem xét?

Động cơ servo là các bộ phận chính xác nên việc bảo trì nên tập trung vào điều kiện vận hành cũng như bản thân động cơ. Nhiệt độ quá cao, nhiễm bẩn, sai lệch cơ học, hư hỏng cáp, rung bất thường hoặc tải bất thường có thể ảnh hưởng đến hiệu suất hệ thống.

• Kiểm tra các điều kiện lắp đặt cơ khí và khớp nối trục.
• Kiểm tra cáp và đầu nối xem có bị mòn hoặc hư hỏng không.
• Theo dõi sự gia tăng nhiệt độ bất thường.
• Điều tra độ rung hoặc tiếng ồn bất ngờ.
• Xem lại các lỗi định kỳ về vị trí hoặc chuyển động.
• Giữ động cơ và khu vực lắp đặt xung quanh trong điều kiện môi trường quy định.
• Sử dụng tài liệu của nhà sản xuất khi chẩn đoán lỗi phản hồi, giao tiếp hoặc liên quan đến biến tần.

Schneider Electric hiện cung cấp tài liệu về sản phẩm, tải xuống phần mềm, tài nguyên lựa chọn sản phẩm và thông tin thay thế/thay thế từ trang sản phẩm của mình.

Người mua nên xác minh những gì trước khi mua?

Việc mua hàng tự động hóa công nghiệp đòi hỏi nhiều thứ hơn là chỉ khớp tên sản phẩm. Người mua nên xác định xem thành phần được cung cấp có khớp chính xác với cấu hình máy được yêu cầu hay không.

Thông tin về nhà phân phối hiện tại minh họa lý do tại sao cần phải xác minh lượng hàng tồn kho và giá cả tại thời điểm mua hàng. Ví dụ: tình trạng sẵn có và giá niêm yết khác nhau tùy theo nhà phân phối và khu vực, trong khi các trang khu vực của Schneider Electric có thể hiển thị thông tin về giá và mua hàng cụ thể cho thị trường đó.

Kiến trúc servo tích hợp so với bộ truyền động tủ thông thường

Không nên coi kiến ​​trúc là phù hợp phổ biến. Lựa chọn chính xác phụ thuộc vào cấu trúc liên kết máy, số trục, giới hạn của tủ, điều kiện môi trường, yêu cầu dịch vụ, kiến ​​trúc điều khiển và thiết kế lắp đặt tổng thể.

Câu hỏi thường gặp

Cân nhắc cuối cùng

Schneider ILM0702P01A0000 là động cơ servo tích hợp chuyên dụng trong dòng Lexium 62 ILM. Công suất danh nghĩa 720 W, mô-men xoắn liên tục 1,7 Nm, tốc độ danh nghĩa 6000 vòng / phút, phản hồi SinCos Hiperface một vòng tuyệt đối và cấu hình không phanh khiến nó trở thành một bộ phận được xác định rõ ràng thay vì một động cơ servo thông thường.

Kiến trúc tích hợp của nó đặc biệt phù hợp với các nhà chế tạo máy làm việc với thiết bị tự động hóa mô-đun, đa trục hoặc bị giới hạn về không gian. Khả năng giảm không gian tủ và hệ thống dây điện có thể đơn giản hóa kiến ​​trúc máy, trong khi thiết kế gắn trên hiện trường có thể hỗ trợ bố trí thiết bị phân tán hơn. Schneider Electric đặc biệt nhấn mạnh việc giảm cáp, không gian tủ và thời gian đi dây là đặc điểm của phương pháp ILM.

Đối với các dự án mua và thay thế, bước quan trọng nhất là xác minh cấu hình hoàn chỉnh thay vì chỉ khớp model chỉ bằng hình thức hoặc sức mạnh. Khả năng tương thích về điện, kiến ​​trúc bộ điều khiển, phản hồi, kích thước cơ học, yêu cầu phanh, điều kiện môi trường, cấu hình cáp và tải máy đều phải được xem xét trước khi lắp đặt.
