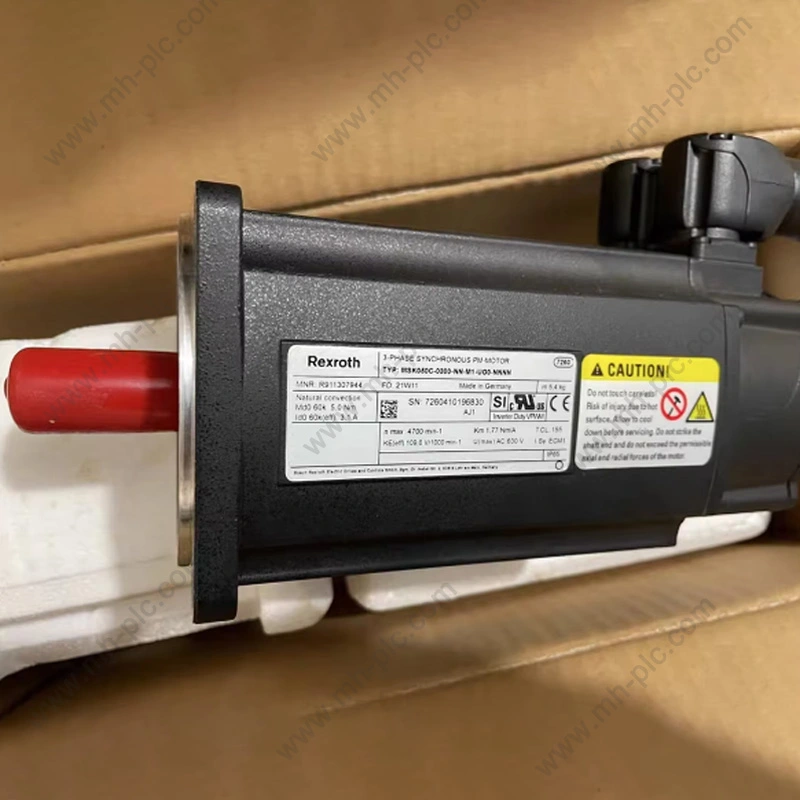

Rexroth servocác sản phẩm thường được xem xét cho các máy công nghiệp yêu cầu tốc độ được kiểm soát, định vị lặp lại, hiệu suất mô-men xoắn đáp ứng và chuyển động phối hợp. Tuy nhiên, đối với người mua quốc tế, việc lựa chọn sản phẩm phù hợp không chỉ đơn giản là chọn động cơ servo có mức công suất phù hợp. Ứng dụng hoàn chỉnh cũng có thể phụ thuộc vào mô-men xoắn liên tục và cực đại, tốc độ vận hành, loại phản hồi, phanh giữ, kích thước cơ học, khả năng tương thích của bộ điều khiển, giao diện truyền thông và mối quan hệ giữa động cơ và hệ thống truyền động tương ứng của nó. Các thế hệ sản phẩm cũng có thể khác nhau về các chi tiết cơ và điện, khiến số model chính xác trở nên đặc biệt quan trọng đối với các dự án thay thế và bảo trì.
Mục lục
Nhấp vào bất kỳ chủ đề nào để chuyển trực tiếp đến phần đó.
- 1. Tại sao việc lựa chọn servo lại gắn chặt với máy?
- 2. Trục servo tạo ra chuyển động được điều khiển như thế nào?
- 3. Những thành phần nào cần được kết hợp với nhau?
- 4. Lựa chọn sản phẩm hình thành mô-men xoắn, tốc độ và quán tính như thế nào?
- 5. Tại sao loại phản hồi lại quan trọng trong ứng dụng servo?
- 6. Ổ đĩa servo đóng vai trò gì trong hiệu suất chuyển động?
- 7. Hệ thống phanh, đầu nối và giao diện cơ học ảnh hưởng đến việc lựa chọn như thế nào?
- 8. Các thế hệ sản phẩm servo khác nhau nên được đánh giá như thế nào?
- 9. Ứng dụng công nghiệp nào cần chuyển động phản hồi cao?
- 10. Người mua nên kiểm tra những gì trước khi đặt hàng thay thế?
- 11. Nhà cung cấp có thể trợ giúp như thế nào với việc tìm nguồn cung ứng dựa trên mô hình?
- 12. Những sai lầm phổ biến nào trong mua sắm nên tránh?
- 13. Thông số kỹ thuật chuyên nghiệp nên bao gồm những thông tin gì?
- 14. Câu hỏi thường gặp
Tại sao việc lựa chọn servo lại gắn chặt với máy?
Động cơ servo không hoạt động độc lập. Sự phù hợp của nó được xác định bởi những gì máy yêu cầu nó làm, tốc độ phản hồi của nó, tần suất tăng tốc và giảm tốc cũng như độ chính xác của nó phải tuân theo quỹ đạo chỉ huy.
Hãy xem xét một máy đóng gói. Một trục có thể di chuyển sản phẩm vào vị trí, một trục khác có thể điều khiển cơ cấu bịt kín và trục thứ ba có thể đồng bộ hóa chuyển động của vật liệu với quá trình cắt. Mỗi trục có thể có tải trọng, phạm vi tốc độ, quán tính và cấu hình gia tốc khác nhau.
Một máy công cụ tạo ra một loạt các yêu cầu khác nhau. Trục cấp liệu của nó có thể cần định vị có khả năng lặp lại cao và chuyển động được kiểm soát trong thời gian hoạt động dài. Robot có thể ưu tiên những thay đổi nhanh về hướng và chuyển động đa trục phối hợp. Hệ thống xử lý vật liệu có thể yêu cầu tăng tốc nhanh, dừng có kiểm soát và vận hành đáng tin cậy dưới tải trọng thay đổi.
Những ví dụ này cho thấy lý do tại sao nên chọn sản phẩm servo từ các yêu cầu chuyển động của máy thay vì chỉ từ dải công suất trong danh mục.
Xác định tốc độ, khả năng tăng tốc, giảm tốc, khoảng cách di chuyển, thời gian chu kỳ và tần suất chuyển động lặp lại.
Xác định mô-men xoắn liên tục, mô-men xoắn cực đại, quán tính, ma sát, tải trọng hấp dẫn và các lực xử lý bên ngoài.
Xác định vị trí, tốc độ, mô-men xoắn, độ lặp lại và hiệu suất ổn định cần thiết.
Yêu cầu kết hợp động cơ, ổ đĩa, phản hồi, bộ điều khiển, giao tiếp, đầu nối và giao diện cơ học.
Tại sao tải trung bình là không đủ
Nhiều máy có sự khác biệt lớn giữa điều kiện hoạt động trung bình và cao điểm. Trục định vị có thể dành phần lớn thời gian để giữ hoặc di chuyển chậm nhưng vẫn cần mô-men xoắn đáng kể để tăng tốc nhanh.
Tương tự như vậy, một trục thẳng đứng có thể chịu tải trọng lực liên tục ngay cả khi tốc độ di chuyển trung bình của nó thấp.
Tại sao thời gian chu kỳ thay đổi lựa chọn
Việc tăng tốc và giảm tốc thường xuyên đặt ra nhiều yêu cầu đối với động cơ và dẫn động hơn là một cỗ máy hoạt động liên tục ở tốc độ ổn định.
Đặc tính nhiệt của động cơ cũng phụ thuộc vào toàn bộ chu trình. Mô-men xoắn cực đại lặp đi lặp lại có thể tạo ra trạng thái nhiệt khác với một lần tăng tốc ngắn sau đó là thời gian không tải dài.
Tại sao cơ học ảnh hưởng đến hiệu suất điện tử
Bộ điều khiển servo có thể có độ phản hồi cao nhưng độ chính xác của máy cũng bị ảnh hưởng bởi phản ứng ngược, độ linh hoạt của khớp nối, độ giãn của đai, độ chính xác của trục vít, độ cứng kết cấu, tình trạng ổ trục và độ căn chỉnh.
Vì lý do này, việc lựa chọn servo tốt phải đi kèm với việc đánh giá cơ học.
Trục servo tạo ra chuyển động được điều khiển như thế nào?
Trục servo điển hình kết hợp chuyển đổi nguồn, điều khiển thời gian thực, phản hồi động cơ và các lệnh ở cấp độ máy.
Bộ điều khiển chuyển động xác định chuyển động mục tiêu. Biến tần chuyển đổi lệnh thành dòng điện và điện áp động cơ. Động cơ tạo ra mô-men xoắn. Thiết bị phản hồi báo cáo chuyển động thực tế. Vòng điều khiển sau đó sẽ so sánh hiệu suất thực tế với lệnh và thực hiện các chỉnh sửa.
Lệnh vị trí
Bộ điều khiển máy có thể chỉ định vị trí mục tiêu hoặc quỹ đạo. Trong một ứng dụng lập chỉ mục đơn giản, mục tiêu có thể là một vị trí cố định. Trong hệ thống phối hợp, lệnh có thể thay đổi liên tục theo cấu hình chuyển động.
Kiểm soát tốc độ
Hệ thống có thể sử dụng tín hiệu phản hồi để xác định tốc độ thực tế. Nếu động cơ chậm lại dưới tải không mong muốn, bộ truyền động có thể tăng dòng điện tạo mô-men xoắn cần thiết để bù lại.
Kiểm soát hiện tại
Vòng lặp hiện tại hoạt động ở tốc độ cao hơn nhiều so với vòng lặp vị trí bên ngoài. Mục đích của nó là điều chỉnh dòng điện động cơ để có thể điều khiển mô-men xoắn một cách nhanh chóng.
Chỉnh sửa vị trí
Khi vị trí thực tế khác với vị trí lệnh, hệ thống điều khiển sẽ xác định yêu cầu điều chỉnh. Việc điều chỉnh thích hợp là cần thiết vì hệ thống quá mạnh có thể tạo ra dao động, trong khi hệ thống phản hồi kém có thể làm tăng lỗi sau.
| Lớp điều khiển | Mục Đích Chính | Mối quan tâm điển hình |
|---|---|---|
| Vòng lặp vị trí | Theo dõi vị trí chỉ huy | Độ chính xác, lỗi sau, giải quyết |
| Vòng lặp tốc độ | Điều chỉnh tốc độ động cơ | Ổn định tốc độ và đáp ứng nhiễu |
| Vòng lặp hiện tại | Kiểm soát dòng điện và mô-men xoắn động cơ | Phản ứng động và giới hạn hiện tại |
| Giai đoạn điện | Cung cấp nguồn điện cho động cơ | Điện áp, dòng điện, chuyển mạch, hành vi nhiệt |
Tại sao điều khiển vòng kín lại quan trọng
Nếu không có phản hồi, bộ điều khiển không thể xác định trực tiếp liệu động cơ có thực sự đạt đến vị trí hoặc tốc độ được yêu cầu hay không. Điều khiển vòng kín cho phép hệ thống phát hiện những sai lệch và phản hồi.
Điều này đặc biệt hữu ích khi tải máy thay đổi trong quá trình vận hành.
Tại sao điều chỉnh phải phản ánh máy
Cơ cấu khớp nối trực tiếp cứng nhắc có thể chịu được các cài đặt điều khiển khác nhau từ trục dẫn động bằng dây đai linh hoạt. Tải quán tính lớn cũng hoạt động khác với một cỗ xe chuyển động nhẹ.
Do đó, việc điều chỉnh servo phải được thực hiện sau khi cấu hình cơ học được thiết lập.
Phối hợp chuyển động
Trong máy nhiều trục, mỗi vòng servo cục bộ xử lý động cơ riêng trong khi bộ điều khiển chuyển động điều phối quỹ đạo tổng thể.
Chất lượng đồng bộ hóa phụ thuộc vào hiệu suất của bộ điều khiển, thời gian liên lạc, phản hồi truyền động và tính nhất quán cơ học giữa các trục.
Những thành phần nào cần được kết hợp với nhau?
Một trục servo hoàn chỉnh thường chứa nhiều bộ phận phải hoạt động như một bộ phối hợp.
Động cơ
Động cơ cung cấp mô-men xoắn cơ học. Các thông số quan trọng bao gồm mô-men xoắn định mức, mô-men xoắn cực đại, tốc độ định mức, tốc độ tối đa, loại phản hồi, kích thước lắp đặt, kích thước trục và phanh giữ tùy chọn.
Lái xe
Biến tần điều khiển dòng điện động cơ và nhận thông tin phản hồi. Phạm vi hiện tại, cấp điện áp, chức năng điều khiển, giao diện bộ mã hóa, tùy chọn liên lạc và kích thước lắp đặt cơ học cần phải tương ứng với động cơ và bộ điều khiển.
Thiết bị phản hồi
Bộ mã hóa hoặc bộ phân giải sẽ cho ổ đĩa biết động cơ thực sự đang làm gì. Bộ truyền động phải hiểu công nghệ phản hồi và giao diện điện.
Bộ điều khiển chuyển động
Bộ điều khiển chuyển động tạo ra quỹ đạo và trục tọa độ. Tùy thuộc vào loại máy, đây có thể là PLC có chức năng chuyển động, điều khiển CNC, bộ điều khiển robot hoặc nền tảng tự động hóa khác.
Truyền cơ khí
Hộp số, khớp nối, vít bi, dây đai, giá đỡ, ròng rọc và các cơ cấu khác xác định chuyển động của động cơ được chuyển thành chuyển động của máy như thế nào.
| Phần hệ thống | Chức năng chính | Điểm tương thích quan trọng |
|---|---|---|
| Động cơ servo | Tạo ra mô-men xoắn cơ học | Mô-men xoắn, tốc độ, phản hồi, lắp đặt |
| Ổ đĩa servo | Kiểm soát đầu ra điện | Xếp hạng động cơ, phản hồi, điện áp, dòng điện |
| Bộ mã hóa hoặc bộ giải quyết | Cung cấp phản hồi chuyển động | Giao diện, độ phân giải, giao tiếp |
| Bộ điều khiển chuyển động | Tạo lệnh chuyển động | Khả năng tương thích mạng và điều khiển |
| Truyền cơ khí | Truyền chuyển động vào máy | Tỷ lệ, phản ứng ngược, độ cứng, kích thước |
Ghép nối động cơ
Động cơ servo và bộ truyền động thường được thiết kế dưới dạng kết hợp tương thích. Điều này có thể đơn giản hóa việc chạy thử vì biến tần có thể chứa dữ liệu động cơ đã được thiết lập và cài đặt phản hồi tương thích.
Đối với các dự án thay thế, việc duy trì mối quan hệ truyền động động cơ ban đầu có thể đặc biệt hữu ích khi bộ điều khiển máy và hệ thống cơ khí không thay đổi.
Giao tiếp điều khiển-ổ đĩa
Bộ điều khiển và biến tần cần trao đổi các lệnh chuyển động và thông tin trạng thái. Kiến trúc truyền thông cần thiết phải được xác định trước khi lựa chọn thiết bị.
Tại sao phụ kiện lại quan trọng
Cáp nguồn, cáp phản hồi, đầu nối, bộ phận phanh và phụ kiện lắp đặt đều có thể ảnh hưởng đến việc lắp đặt thành công.
Những phần này phải được kiểm tra như một phần của cấu hình hoàn chỉnh thay vì được coi là những phần bổ sung không liên quan.
Lựa chọn sản phẩm hình thành mô-men xoắn, tốc độ và quán tính như thế nào?
Mô-men xoắn và tốc độ là nền tảng của việc lựa chọn động cơ. Quán tính, thời gian tăng tốc và chu kỳ làm việc sau đó xác định xem động cơ được chọn có thể thực hiện chuyển động cần thiết hay không.
mô-men xoắn liên tục
Mô-men xoắn liên tục biểu thị mô-men xoắn có thể được cung cấp trong quá trình hoạt động liên tục trong các điều kiện nhiệt xác định.
Nó nên được so sánh với phần liên tục thực tế của chu kỳ làm việc của máy.
mô-men xoắn cực đại
Mô-men xoắn cực đại hỗ trợ các sự kiện diễn ra trong thời gian ngắn như tăng tốc, đảo chiều nhanh hoặc nhiễu loạn quy trình.
Khoảng thời gian đạt đến đỉnh điểm và tần suất nó xảy ra đều quan trọng.
Phạm vi tốc độ
Động cơ cần hoạt động trong phạm vi tốc độ yêu cầu của máy. Tốc độ tối đa cao chỉ hữu ích khi cơ khí máy và hệ thống điều khiển có thể sử dụng nó một cách an toàn.
Tải quán tính
Quán tính đo khả năng chống lại sự thay đổi tốc độ quay. Quán tính lớn hơn đòi hỏi nhiều mô-men xoắn hơn khi tăng tốc hoặc giảm tốc.
Nếu sử dụng hộp số, quán tính tải phản ánh tới động cơ sẽ thay đổi theo tỷ số truyền.
Tải trọng lực
Trục dọc là trường hợp đặc biệt. Trọng lực tạo ra nhu cầu mô-men xoắn liên tục và cũng có thể cần phải có phanh giữ.
| tham số | Câu hỏi để hỏi | Tại sao nó quan trọng |
|---|---|---|
| mô-men xoắn liên tục | Mô-men xoắn cần thiết trong chuyển động liên tục là bao nhiêu? | Xác định sự phù hợp về nhiệt |
| mô-men xoắn cực đại | Mô-men xoắn thời gian ngắn cao nhất là gì? | Xác định khả năng tăng tốc và nhiễu loạn |
| Tốc độ | Tốc độ hoạt động tối thiểu và tối đa là bao nhiêu? | Xác định phạm vi hoạt động của động cơ |
| Quán tính | Khối lượng quay phải được tăng tốc bằng bao nhiêu? | Ảnh hưởng đến mô-men xoắn và điều chỉnh |
| Thời gian chu kỳ | Trục quay lặp lại chuyển động của nó bao lâu một lần? | Ảnh hưởng đến các yêu cầu về nhiệt và động |
Tại sao mô-men xoắn RMS có thể quan trọng
Đối với máy tuần hoàn, động cơ không chịu cùng một mô-men xoắn liên tục. Nó có thể tăng tốc với mô-men xoắn cao, di chuyển với mô-men xoắn vừa phải, giảm tốc và sau đó không hoạt động.
Mô-men xoắn RMS cung cấp một biểu diễn hữu ích về nhu cầu nhiệt trong chu kỳ.
Mô-men xoắn gia tốc
Một mối quan hệ cơ học đơn giản hóa là:
Gia tốc mô-men xoắn = Quán tính × Gia tốc góc
Mối quan hệ này minh họa tại sao một máy có quán tính cao và khả năng tăng tốc mạnh có thể cần mômen động cơ cực đại đáng kể ngay cả khi tải ở trạng thái ổn định của nó tương đối khiêm tốn.
Tỷ số truyền
Hộp số có thể tăng mô-men xoắn đầu ra đồng thời giảm quán tính phản xạ phía động cơ. Do đó, việc lựa chọn thực tế nên xem xét cả động cơ và hộp số cơ khí.
Lực lượng xử lý bên ngoài
Cắt, ép, căng, kẹp, cuộn dây và các hoạt động khác có thể tạo ra các lực bên ngoài làm tăng thêm yêu cầu mô-men xoắn của động cơ.
- Xác định chuyển động:Thiết lập hành trình, tốc độ, khả năng tăng tốc, giảm tốc và thời gian chu kỳ.
- Xác định tải:Xác định khối lượng, quán tính, ma sát, trọng lực và các lực tác động bên ngoài.
- Xem lại đường truyền:Ghi lại tỷ số hộp số, bước vít, tỷ số dây đai hoặc các mối quan hệ cơ học khác.
- Tính mô men xoắn:Xác định các yêu cầu liên tục, tăng tốc và cao điểm.
- Kiểm tra tốc độ:Xác minh rằng phạm vi hoạt động cần thiết có nằm trong phạm vi chỉ định của động cơ hay không.
- Xem xét nhiệm vụ nhiệt:Đánh giá toàn bộ chu trình lặp đi lặp lại thay vì một điểm vận hành.
Tại sao loại phản hồi lại quan trọng trong ứng dụng servo?
Phản hồi cung cấp thông tin cần thiết để đóng vòng điều khiển chuyển động. Các công nghệ phản hồi khác nhau cung cấp các kết hợp khác nhau về độ phân giải, thông tin vị trí, độ bền và giao diện điện.
Bộ mã hóa gia tăng
Bộ mã hóa lũy tiến tạo ra tín hiệu xung khi trục động cơ quay. Hệ thống điều khiển sử dụng các xung này để xác định chuyển động và hướng.
Chúng phù hợp với nhiều ứng dụng trong đó quy trình tham chiếu được chấp nhận sau khi khởi động.
Bộ mã hóa tuyệt đối
Bộ mã hóa tuyệt đối cung cấp thông tin vị trí được xác định. Tùy thuộc vào thiết kế, điều này có thể cho phép hệ thống xác định vị trí trục trực tiếp hơn sau khi khôi phục nguồn điện.
Điều này có thể hữu ích trong các máy có thông tin vị trí quan trọng ngay sau khi khởi động.
Phản hồi của người giải quyết
Bộ phân giải sử dụng các nguyên tắc điện từ để xác định vị trí góc và có thể phù hợp với các môi trường đòi hỏi khắt khe trong đó độ bền là quan trọng.
Nghị quyết
Độ phân giải phản hồi cho biết chuyển động của trục có thể được đo chính xác như thế nào. Độ phân giải cao hơn có thể hỗ trợ điều khiển tốt hơn nhưng nó không tự động loại bỏ những điểm thiếu chính xác về mặt cơ học.
| Loại phản hồi | Đặc điểm cơ bản | Cân nhắc lựa chọn |
|---|---|---|
| Bộ mã hóa gia tăng | Thông tin chuyển động tương đối dựa trên xung | Vị trí và giao diện tham chiếu |
| Bộ mã hóa tuyệt đối | Thông tin vị trí trục được xác định | Độ phân giải và giao tiếp |
| Trình giải quyết | Phản hồi vị trí điện từ | Sự mạnh mẽ về môi trường và giao diện |
Phản hồi và định vị chính xác
Độ chính xác của việc định vị không chỉ phụ thuộc vào độ phân giải của bộ mã hóa. Phản ứng cơ học, độ linh hoạt của khớp nối, độ chính xác của vít bi, độ cứng của khung, giãn nở nhiệt và điều chỉnh bộ điều khiển đều có thể góp phần gây ra lỗi máy cuối cùng.
Định tuyến cáp phản hồi
Cáp phản hồi hoạt động gần cáp điện và các thiết bị điện tử chuyển mạch trong nhiều máy. Việc che chắn, nối đất, tính toàn vẹn của đầu nối và định tuyến thích hợp có thể giúp duy trì chất lượng tín hiệu.
Tại sao khả năng tương thích phản hồi lại quan trọng trong quá trình thay thế
Ổ đĩa hiện có có thể được cấu hình cho một công nghệ phản hồi cụ thể. Do đó, một động cơ thay thế có giao diện bộ mã hóa khác có thể yêu cầu tùy chọn truyền động hoặc phản hồi khác.
Ổ đĩa servo đóng vai trò gì trong hiệu suất chuyển động?
Bộ truyền động servo là giao diện nguồn và điều khiển giữa bộ điều khiển máy và động cơ. Nó xác định động cơ có thể phản ứng nhanh và chính xác như thế nào với các lệnh thay đổi.
Chuyển đổi năng lượng
Bộ truyền động chuyển đổi năng lượng điện đến thành dòng điện động cơ được điều khiển. Chuyển mạch bán dẫn tạo ra đầu ra ba pha cần thiết theo thuật toán điều khiển.
Quy định hiện hành
Quy định hiện tại là trung tâm của việc kiểm soát mô-men xoắn. Phản ứng dòng điện nhanh cho phép biến tần phản ứng nhanh khi tải máy thay đổi.
Xử lý phản hồi
Ổ đĩa diễn giải dữ liệu của bộ mã hóa hoặc bộ phân giải và kết hợp thông tin đó với chuyển động được ra lệnh để tính toán các chỉnh sửa.
Sự bảo vệ
Ổ đĩa thường theo dõi dòng điện, điện áp, nhiệt độ và các điều kiện vận hành bên trong khác. Phản ứng bảo vệ có thể bao gồm cảnh báo, giới hạn dòng điện, dừng có kiểm soát hoặc tắt máy tùy thuộc vào lỗi.
Giao tiếp
Biến tần có thể giao tiếp với PLC, CNC, bộ điều khiển chuyển động, HMI hoặc hệ thống giám sát thông qua mạng công nghiệp được chỉ định.
| Chức năng ổ đĩa | Mục đích | Tác động ứng dụng |
|---|---|---|
| Kiểm soát hiện tại | Điều chỉnh dòng điện động cơ | Phản ứng mô-men xoắn |
| Kiểm soát tốc độ | Duy trì tốc độ yêu cầu | Ổn định tốc độ |
| Kiểm soát vị trí | Theo dõi vị trí chỉ huy | Độ chính xác và giải quyết vị trí |
| Xử lý phản hồi | Đọc chuyển động thực tế | Hiệu chỉnh vòng kín |
| Sự bảo vệ | Giám sát điều kiện hoạt động | Phản ứng lỗi và bảo vệ thiết bị |
| Giao tiếp | Trao đổi dữ liệu kiểm soát và chẩn đoán | Tích hợp PLC và máy |
Tại sao kích thước ổ đĩa lại khác nhau tùy theo ứng dụng
Bộ truyền động được sử dụng cho trục quay liên tục có thể không có các yêu cầu giống như bộ truyền động được sử dụng để lập chỉ mục nhanh.
Khả năng tăng tốc thường xuyên và mô-men xoắn cực đại cao có thể yêu cầu khả năng dòng điện trong thời gian ngắn lớn hơn.
Dữ liệu truyền động và động cơ
Bộ truyền động có thể yêu cầu các thông số dành riêng cho động cơ để đạt được hiệu suất điều khiển dự kiến.
Dữ liệu động cơ không chính xác có thể dẫn đến việc kiểm soát mô-men xoắn kém, dòng điện không cần thiết hoặc hành vi bảo vệ không chính xác.
Điều kiện nhiệt ổ đĩa
Nhiệt độ vỏ, khe hở lắp đặt, tần số chuyển mạch, dòng điện đầu ra và độ thông gió đều ảnh hưởng đến nhiệt độ biến tần.
Do đó, thiết kế lắp đặt phải tuân theo các yêu cầu về nhiệt và môi trường được chỉ định của biến tần.
Hệ thống phanh, đầu nối và giao diện cơ học ảnh hưởng đến việc lựa chọn như thế nào?
Nhiều vấn đề về thay thế xảy ra ở các giao diện thay vì ở định mức động cơ lõi. Một động cơ có thể đạt được mô-men xoắn và tốc độ cần thiết nhưng vẫn không khớp với máy do sự khác biệt về trục, mặt bích, đầu nối hoặc phanh.
Giữ phanh
Phanh giữ có thể duy trì vị trí động cơ đứng yên khi loại bỏ mômen điện. Trục dọc thường xuyên yêu cầu chức năng này.
Cần kiểm tra điện áp phanh, hệ thống dây điện, hoạt động nhả và trình tự bộ điều khiển.
Kích thước trục
Đường kính trục và chiều dài trục phải phù hợp với khớp nối, hộp số, ròng rọc hoặc bộ truyền động cơ khí khác.
Kích thước mặt bích
Việc lắp động cơ thường phụ thuộc vào kiểu mặt bích, khoảng cách bu lông, đường kính trục dẫn hướng và kích thước tổng thể của động cơ.
Bố trí đầu nối
Đầu nối nguồn và phản hồi có thể được bố trí khác nhau giữa các dòng model hoặc thế hệ sản phẩm. Hướng đầu nối cũng có thể ảnh hưởng đến việc định tuyến cáp và bố trí tủ.
Bố trí làm mát
Một số động cơ hoạt động dựa trên cơ chế làm mát tự nhiên, trong khi những động cơ khác có thể sử dụng các phương pháp làm mát bổ sung tùy thuộc vào thiết kế sản phẩm.
| Giao diện | Những gì cần xác minh | Tại sao nó quan trọng |
|---|---|---|
| Phanh | Loại phanh và điện áp | Giữ và kiểm soát khả năng tương thích |
| trục | Đường kính, chiều dài, rãnh then nếu có | Khớp nối cơ khí |
| mặt bích | Kích thước lắp đặt và thí điểm | Cài đặt vật lý |
| Đầu nối nguồn | Loại đầu nối và cấu hình chân cắm | Lắp đặt điện |
| Đầu nối phản hồi | Giao diện bộ mã hóa và hệ thống dây điện | Hoạt động vòng kín |
| làm mát | Phương pháp làm mát và yêu cầu lắp đặt | Hiệu suất nhiệt |
Tại sao kích thước lắp đặt lại quan trọng trong các dự án thay thế
Máy công nghiệp thường được thiết kế xung quanh các điểm lắp đặt cố định. Động cơ thay thế có kích thước tổng thể khác có thể yêu cầu thiết kế lại về cơ ngay cả khi định mức điện có thể chấp nhận được.
Tại sao hướng kết nối lại quan trọng
Việc định tuyến cáp thường bị hạn chế bởi vỏ bảo vệ, bộ phận bảo vệ máy, bộ phận chuyển động và thành tủ. Do đó, hướng đầu nối có thể ảnh hưởng đến khả năng lắp đặt.
Thời điểm nhả phanh
Đối với trục thẳng đứng, việc nhả phanh và tạo mômen động cơ cần phải được phối hợp. Nhả phanh quá sớm hoặc loại bỏ mô-men xoắn của động cơ trước khi phanh được gài có thể dẫn đến chuyển động trục không mong muốn.
Các thế hệ sản phẩm servo khác nhau nên được đánh giá như thế nào?
Thiết bị tự động hóa công nghiệp thường được sử dụng trong nhiều năm. Do đó, các kỹ sư và đội bảo trì có thể cần tìm nguồn thế hệ sản phẩm mới hơn và lâu đời hơn cho các máy khác nhau.
Các dòng sản phẩm liên quan có thể có chung chức năng nhưng khác nhau về kích thước, tùy chọn phản hồi, khả năng tương thích ổ đĩa, kiến trúc giao tiếp hoặc các phụ kiện có sẵn.
Thành lập các gia đình mô tô
Các hệ thống tự động hóa cũ hơn có thể tiếp tục hoạt động ổn định trong nhiều năm. Khi cần thay thế, số vật liệu gốc sẽ cung cấp thông tin có giá trị về cấu hình đã cài đặt.
Các dòng xe máy mới hơn
Các dòng sản phẩm mới hơn có thể cung cấp các kích thước vỏ, tùy chọn phản hồi, phương pháp làm mát hoặc tính năng tích hợp khác nhau.
Những sản phẩm này có thể rất phù hợp cho các dự án mới mà không nhất thiết phải thay thế cơ khí trực tiếp cho động cơ cũ.
Tại sao mã mẫu lại quan trọng
Số model công nghiệp có thể mã hóa thông tin cấu hình quan trọng. Một sự khác biệt nhỏ về hậu tố có thể phân biệt phản hồi, phanh, cuộn dây, lắp hoặc các tùy chọn khác.
| Điểm so sánh | Những gì cần kiểm tra | Rủi ro thay thế nếu bị bỏ qua |
|---|---|---|
| Gia đình xe máy | Gia đình ban đầu và được đề xuất | Kiến trúc kỹ thuật khác nhau |
| Số mô hình | Số vật liệu hoàn chỉnh | Cấu hình không chính xác |
| Nhận xét | Đặc tả bộ mã hóa hoặc bộ phân giải | Ổ đĩa không tương thích |
| Phanh | Tùy chọn phanh và điện áp | Vấn đề kiểm soát hoặc nắm giữ |
| gắn kết | Kích thước mặt bích và trục | Xung đột lắp đặt cơ khí |
| Mối quan hệ ổ đĩa | Họ ổ đĩa tương thích | Kết hợp hệ thống servo không chính xác |
Thay thế không phải lúc nào cũng có nghĩa là phần cứng giống hệt nhau
Một mô hình lỗi thời hoặc không có sẵn có thể cần được đánh giá dựa trên dòng sản phẩm mới hơn. Trong tình huống đó, việc so sánh phải bao gồm các đặc điểm về điện, cơ khí, phản hồi, phần mềm, điều khiển và truyền thông.
Khi việc giữ cùng một dòng sản phẩm là hữu ích
Khi một máy chứa nhiều trục từ cùng một nền tảng đã được thiết lập, việc duy trì cùng một hệ sinh thái có thể đơn giản hóa việc quản lý cấu hình và phụ tùng thay thế.
Khi một gia đình khác có thể phù hợp
Một máy mới hơn hoặc một bản nâng cấp lớn về hệ thống điều khiển có thể tạo cơ hội sử dụng một nền tảng servo khác. Điều này nên được coi là một quyết định về kỹ thuật hệ thống hơn là một sự thay thế sản phẩm đơn giản.
Ứng dụng công nghiệp nào cần chuyển động phản hồi cao?
Hệ thống servo đặc biệt phù hợp khi máy cần chuyển động lặp lại, gia tốc cao, trục phối hợp hoặc định vị chính xác.
Lập chỉ mục, nạp màng, cắt, niêm phong, làm đầy và xử lý sản phẩm đồng bộ.
Trục cấp liệu, định vị, chuyển động phối hợp và điều khiển cơ học chính xác.
Chuyển động đa trục yêu cầu phối hợp tốc độ, vị trí và phản ứng mô-men xoắn.
Đồng bộ hóa con lăn, đăng ký, cuộn dây, rạch và chuyển động liên quan đến lực căng.
Định vị lặp lại để chèn, buộc, phân phối, nhấn và kiểm tra.
Lập chỉ mục, hệ thống chuyển giao, nâng hạ, gắp và đặt và định vị tự động.
Bao bì
Máy đóng gói thường phụ thuộc vào thời gian chính xác. Một sản phẩm phải đến đúng vị trí trong khi một trục khác thực hiện việc cắt hoặc hàn kín.
Hệ thống servo giúp phối hợp các hành động này thông qua các lệnh chuyển động được đồng bộ hóa.
Máy công cụ
Máy công cụ có thể yêu cầu chuyển động cấp liệu chính xác và định vị lặp lại. Trục servo có thể dẫn động vít bi, bàn quay hoặc các cơ cấu định vị khác.
Người máy
Hệ thống robot phụ thuộc vào nhiều trục chuyển động cùng nhau theo một quỹ đạo đã định sẵn. Bộ điều khiển xử lý sự phối hợp tổng thể trong khi mỗi bộ điều khiển servo điều chỉnh động cơ cục bộ của nó.
In ấn và chuyển đổi
Thiết bị in và chuyển đổi thường cần có mối quan hệ chính xác giữa con lăn và bộ phận xử lý. Sự khác biệt về tốc độ có thể ảnh hưởng đến việc đăng ký và xử lý vật liệu.
Tự động hóa lắp ráp
Máy lắp ráp thường xuyên lặp lại những chuyển động ngắn với tần suất cao. Do đó, việc tăng tốc, giảm tốc, định vị và phản ứng mô-men xoắn nhất quán có thể rất quan trọng.
Xử lý vật liệu
Thiết bị xử lý tự động có thể yêu cầu di chuyển nhanh sau đó dừng lại có kiểm soát. Tải cũng có thể thay đổi từ chu kỳ này sang chu kỳ khác.
| Ứng dụng | Yêu cầu chuyển động điển hình | Khu vực lựa chọn quan trọng |
|---|---|---|
| Bao bì | Lập chỉ mục và đồng bộ hóa | Kiểm soát vị trí và truyền thông |
| Máy công cụ | Chuyển động cấp liệu chính xác | Phản hồi và phản hồi năng động |
| Người máy | Quỹ đạo đa trục | Đồng bộ hóa và kiểm soát vị trí |
| In ấn | Đồng bộ hóa con lăn | Điều chỉnh và phối hợp tốc độ |
| Cuộc họp | Chuyển động lặp lại nhanh chóng | Hành vi tăng tốc và giải quyết |
| Xử lý vật liệu | Chuyển nhanh và dừng có kiểm soát | Mô-men xoắn, quán tính, phanh |
Ứng dụng xác định mức độ ưu tiên kỹ thuật. Trục đóng gói tốc độ cao có thể cần phản hồi nhanh, trong khi trục chuyển tải nặng có thể chú trọng nhiều hơn vào việc xử lý mô-men xoắn và quán tính cực đại.
Người mua nên kiểm tra những gì trước khi đặt hàng thay thế?
Các dự án thay thế thường đòi hỏi khắt khe hơn việc tìm nguồn cung ứng thiết bị mới vì sản phẩm mới phải phù hợp với kiến trúc máy móc và điều khiển hiện có.
Kiểm tra số mô hình hoàn chỉnh
Số vật liệu đầy đủ thường hữu ích hơn tên sản phẩm rút gọn. Nó giúp phân biệt điện áp, phản hồi, phanh, cuộn dây hoặc cấu hình cơ khí cần thiết.
Kiểm tra bảng tên động cơ
Ghi lại công suất, mô-men xoắn, tốc độ, dòng điện, điện áp, thông tin phản hồi, thông tin phanh và số kiểu máy hoàn chỉnh.
Kiểm tra ổ đĩa hiện có
Xác minh kiểu biến tần, định mức dòng điện, điện áp nguồn, nền tảng điều khiển, giao diện phản hồi, tùy chọn giao tiếp và các phụ kiện được lắp đặt.
Kiểm tra bộ điều khiển
Xác định PLC, CNC, bộ điều khiển robot hoặc bộ điều khiển chuyển động và xác định cách nó giao tiếp với bộ truyền động hiện có.
Kiểm tra giao diện cơ khí
Đo kích thước trục, kích thước mặt bích, kiểu bu lông, kích thước trục điều khiển và không gian lắp đặt sẵn có.
Kiểm tra hệ thống cáp
Cáp nguồn và cáp phản hồi phải được xác minh về loại đầu nối, chiều dài, cách đi dây, vỏ bọc và cách bố trí chân cắm nếu có.
| Kiểm tra thay thế | Thông tin bắt buộc | Lý do |
|---|---|---|
| Mô hình động cơ | Số vật liệu hoàn chỉnh | Xác định cấu hình chính xác |
| Mô hình ổ đĩa | Mô hình và tùy chọn hoàn chỉnh | Xác nhận khả năng tương thích điều khiển |
| Nhận xét | Thông tin về bộ mã hóa hoặc bộ phân giải | Đảm bảo khả năng tương thích vòng kín |
| Phanh | Tùy chọn phanh và điện áp | Hỗ trợ thao tác giữ chính xác |
| Phù hợp cơ khí | Trục, mặt bích, kích thước | Xác nhận cài đặt vật lý |
| Giao tiếp | Giao diện PLC hoặc bộ điều khiển | Duy trì tích hợp máy |
Tại sao những bức ảnh có thể giúp ích
Ảnh chụp bảng tên có thể giúp nhận dạng mẫu mã dễ dàng hơn, đặc biệt khi mã in dài hoặc chứa nhiều phân đoạn cấu hình.
Hình ảnh của các đầu nối và cách bố trí lắp đặt cũng có thể giúp xác định những khác biệt về cơ và điện.
Tại sao nên mô tả ứng dụng gốc
Biết rằng động cơ được sử dụng trên dây chuyền đóng gói, máy công cụ, robot hoặc băng tải sẽ cung cấp bối cảnh cho các yêu cầu về mô-men xoắn, tốc độ, phanh và điều khiển.
Tại sao việc thay thế không nên dựa vào ngoại hình
Hai động cơ servo có thể trông giống nhau khi có hệ thống phản hồi, kích thước trục, cấu hình lắp đặt hoặc khả năng tương thích truyền động khác nhau.
- Ghi lại mô hình đã cài đặt:Ghi lại số mô hình động cơ và ổ đĩa hoàn chỉnh.
- Ghi lại xếp hạng kỹ thuật:Xác nhận điện áp, dòng điện, mô-men xoắn, công suất và tốc độ.
- Xác định phản hồi:Ghi lại loại và giao diện bộ mã hóa hoặc bộ phân giải.
- Kiểm tra cấu hình phanh:Xác nhận xem phanh giữ có được lắp đặt hay không.
- Xác minh kích thước:So sánh trục, mặt bích, lắp đặt và kích thước tổng thể.
- Xác nhận liên lạc:Kiểm tra khả năng tương thích của PLC, CNC hoặc bộ điều khiển chuyển động.
- Xem xét ứng dụng:Mô tả các yêu cầu về chuyển động và nhiệm vụ thực tế của máy.
- Xác nhận mô hình đề xuất:Xác minh cấu hình sản phẩm hoàn chỉnh trước khi đặt hàng.
Nhà cung cấp có thể trợ giúp như thế nào với việc tìm nguồn cung ứng dựa trên mô hình?
Đối với thiết bị tự động hóa công nghiệp có thương hiệu, nhà cung cấp có thể tăng thêm giá trị bằng cách giúp người mua xác định đúng mẫu và kiểm tra tính tương thích trước khi hoàn tất đơn đặt hàng.
Nhận dạng mô hình
Số vật liệu ban đầu có thể được kiểm tra dựa trên dòng sản phẩm và ứng dụng được yêu cầu.
Điều này đặc biệt hữu ích khi khách hàng biết kiểu máy được lắp đặt nhưng không chắc chắn thành phần servo nào được yêu cầu.
Kiểm tra cấu hình
Nhà cung cấp có thể giúp so sánh các chi tiết kỹ thuật chính như định mức động cơ, phản hồi, phanh, lắp đặt và các yêu cầu truyền động liên quan.
Tìm nguồn cung ứng thay thế
Đội bảo trì thường cần linh kiện cho những máy đã hoạt động nhiều năm. Sản phẩm được yêu cầu có thể thuộc dòng sản phẩm đã có tên tuổi chứ không phải thuộc dòng sản phẩm mới nhất.
Do đó, quy trình tìm nguồn cung ứng tập trung vào mô hình có thể hữu ích hơn so với đề xuất chung cho dòng sản phẩm mới.
Kiểm tra chéo thông tin ứng dụng
Khi số kiểu máy ban đầu không đầy đủ, chi tiết ứng dụng có thể cung cấp ngữ cảnh bổ sung.
- Loại máy:Xác định chức năng của thiết bị và trục.
- Thông tin động cơ:Cung cấp mô men xoắn, tốc độ, điện áp, dòng điện và model định mức.
- Thông tin ổ đĩa:Cung cấp mô hình ổ đĩa và nền tảng điều khiển hiện tại.
- Nhận xét:Xác nhận cách sắp xếp bộ mã hóa hoặc bộ phân giải.
- Dữ liệu cơ khí:Cung cấp thông tin về trục, mặt bích, kích thước và lắp đặt.
- Hệ thống điều khiển:Xác định PLC, CNC hoặc bộ điều khiển chuyển động.
Tại sao việc xác minh do nhà cung cấp thực hiện lại quan trọng
Mã sản phẩm công nghiệp có thể khó diễn giải nếu không có bối cảnh kỹ thuật đầy đủ. Một mô hình trông chính xác trong kết quả tìm kiếm có thể có giao diện phản hồi, tùy chọn phanh hoặc cấu hình cơ khí khác.
Do đó, việc xác minh trước khi vận chuyển có thể ngăn ngừa các vấn đề lắp đặt có thể tránh được.
Dự án mới so với dự án thay thế
Đối với máy mới, nhà cung cấp có thể xem xét mô-men xoắn, tốc độ, phản hồi, bộ điều khiển và môi trường được yêu cầu.
Đối với máy hiện có, thông tin về mẫu máy và bảng tên ban đầu thường cung cấp điểm khởi đầu mạnh mẽ nhất.
| Loại dự án | Thông tin hữu ích nhất | Tập trung vào nhà cung cấp |
|---|---|---|
| Máy mới | Cấu hình chuyển động và yêu cầu tải | Kết hợp và cấu hình sản phẩm |
| Thay thế định kỳ | Hoàn thiện mô hình ban đầu | Nhận dạng mô hình chính xác |
| Máy cũ hơn | Bảng tên và chi tiết ứng dụng | Tìm nguồn cung ứng sản phẩm-gia đình đã được thiết lập |
| Kiểm soát nâng cấp | Hệ thống hiện tại cộng với bộ điều khiển mới | Khả năng tương thích ổ đĩa và truyền thông |
Những sai lầm phổ biến nào trong mua sắm nên tránh?
Lỗi mua sắm có thể tạo ra sự chậm trễ không cần thiết khi một bộ phận servo về mặt kỹ thuật gần giống với sản phẩm được yêu cầu nhưng không thực sự tương thích.
- Sử dụng số mô hình rút gọn:Thông tin hậu tố bị thiếu có thể che giấu những khác biệt quan trọng về cấu hình.
- Chỉ phù hợp với mức công suất:Mô-men xoắn, tốc độ, phản hồi, phanh và kích thước cũng quan trọng.
- Bỏ qua ổ đĩa đã cài đặt:Cần kiểm tra khả năng tương thích của động cơ trước khi chọn động cơ thay thế.
- Bỏ qua phản hồi:Sự khác biệt về bộ mã hóa hoặc bộ phân giải có thể ngăn cản hoạt động vòng kín thích hợp.
- Bỏ qua giao diện gắn kết:Sự khác biệt giữa trục và mặt bích có thể cản trở việc lắp đặt vật lý.
- Bỏ qua bộ điều khiển:Ổ đĩa phù hợp về mặt kỹ thuật có thể không hỗ trợ hệ thống liên lạc hiện có.
- Bỏ qua phanh:Phanh bị thiếu hoặc khác có thể ảnh hưởng đến hoạt động của trục thẳng đứng.
- Giả sử model mới nhất là mẫu thay thế trực tiếp:Các thế hệ sản phẩm sau này có thể có giao diện kỹ thuật khác nhau.
Vấn đề về số mô hình
Số model công nghiệp dài rất khó ghi nhớ nhưng mỗi phần đều có thể chứa thông tin cấu hình hữu ích. Khi yêu cầu thay thế, mã hoàn chỉnh phải được cung cấp bất cứ khi nào có thể.
Vấn đề đánh giá sức mạnh
Công suất rất dễ so sánh nhưng nó không mô tả được khả năng chuyển động hoàn chỉnh.
Một máy yêu cầu mô-men xoắn cực đại cao có thể cần một động cơ và bộ truyền động khác với máy có cùng công suất trung bình nhưng có cấu hình tải mượt mà hơn.
Vấn đề tương thích
Động cơ và bộ truyền động phải được coi là một cặp phù hợp trừ khi sự kết hợp được đề xuất đã được xác minh về mặt kỹ thuật.
Vấn đề tài liệu
Các dự án thay thế thường liên quan đến các máy cũ có tài liệu gốc không đầy đủ. Ảnh bảng tên, ảnh tủ, sơ đồ nối dây và thông tin ứng dụng máy có thể giúp xây dựng lại cấu hình cần thiết.
Bài toán giả định
“Cùng một dòng” không nhất thiết có nghĩa là “cùng thông số kỹ thuật”. Các sản phẩm liên quan có thể có cấu hình cuộn dây, tùy chọn phản hồi, phanh, đầu nối hoặc kích thước cơ học khác nhau.
Thông số kỹ thuật chuyên nghiệp nên bao gồm những thông tin gì?
Thông số kỹ thuật servo chuyên nghiệp phải cung cấp đủ thông tin để các nhóm kỹ thuật và mua sắm xác định sản phẩm phù hợp mà không cần dựa vào các giả định.
| Danh mục đặc điểm kỹ thuật | Thông tin để xác định | Mục đích lựa chọn |
|---|---|---|
| Ứng dụng máy | Loại máy và chức năng trục | Xác định yêu cầu chuyển động |
| Động cơ | Model, mô-men xoắn, tốc độ, điện áp, dòng điện | Xác định khả năng của động cơ |
| Lái xe | Model, điện áp, dòng điện, tùy chọn | Xác định khả năng tương thích nguồn và điều khiển |
| Nhận xét | Loại bộ mã hóa hoặc bộ phân giải | Đảm bảo khả năng tương thích vòng kín |
| Hồ sơ chuyển động | Tốc độ, khả năng tăng tốc, giảm tốc, hành trình, thời gian chu kỳ | Xác định các yêu cầu động |
| Trọng tải | Khối lượng, quán tính, ma sát, ngoại lực | Xác định yêu cầu mô-men xoắn |
| Phanh | Sự hiện diện và điện áp phanh | Hỗ trợ chức năng giữ và an toàn |
| Giao diện cơ khí | Kích thước trục, mặt bích, lắp đặt | Khẳng định thể chất phù hợp |
| Giao tiếp | Giao diện PLC, CNC hoặc mạng chuyển động | Đảm bảo tích hợp tự động hóa |
| Môi trường | Nhiệt độ, độ ẩm, độ rung, điều kiện lắp đặt | Xác nhận sự phù hợp của ứng dụng |
Bắt đầu với ứng dụng
Xác định trục thực sự làm gì. “Động cơ servo cho thiết bị tự động” quá rộng. Một mô tả hữu ích hơn sẽ giải thích các yêu cầu về chuyển động, tải trọng, tốc độ, khả năng tăng tốc và kiểm soát.
Cung cấp dữ liệu động cơ hoàn chỉnh
Thông tin về công suất động cơ, mô-men xoắn, tốc độ, dòng điện, điện áp, phản hồi và phanh nên được đưa vào nếu có.
Cung cấp dữ liệu ổ đĩa hoàn chỉnh
Model ổ đĩa, điện áp nguồn, định mức dòng điện, tùy chọn truyền thông, giao diện phản hồi và các phụ kiện được lắp đặt phải được ghi lại.
Xác định chu kỳ chuyển động
Cung cấp thời gian tăng tốc, thời gian giảm tốc, tốc độ vận hành, quãng đường di chuyển, thời gian dừng và tần số lặp lại.
Xác định tải trọng cơ học
Khối lượng, quán tính, tỷ số truyền, bước vít, kích thước ròng rọc, ma sát và lực xử lý bên ngoài đều có thể ảnh hưởng đến việc lựa chọn.
Xác định điều kiện môi trường
Cần xem xét nhiệt độ môi trường xung quanh, nhiệt độ tủ, độ rung, độ ẩm, bụi và vị trí lắp đặt.
Xác định các ràng buộc thay thế
Đối với máy hiện có, thông số kỹ thuật cần xác định thành phần nào không được thay đổi. Điều này có thể bao gồm bộ điều khiển, tủ, dây cáp, hộp số, khớp nối và cấu trúc lắp đặt.
- Xác định trục:Mô tả chức năng và vị trí máy.
- Ghi lại sản phẩm đã cài đặt:Ghi lại số mô hình động cơ và ổ đĩa hoàn chỉnh.
- Ghi lại xếp hạng:Xác nhận mô-men xoắn, tốc độ, dòng điện, điện áp và công suất.
- Xác định phản hồi:Xác nhận cấu hình bộ mã hóa hoặc bộ phân giải.
- Xem lại các giao diện cơ khí:Kiểm tra trục, mặt bích, lắp đặt và kích thước tổng thể.
- Xác định chuyển động:Ghi lại tốc độ, khả năng tăng tốc, giảm tốc, hành trình và thời gian chu kỳ.
- Định nghĩa giao tiếp:Xác định bộ điều khiển và kiến trúc mạng.
- Đánh giá phanh:Kiểm tra các yêu cầu về phanh tái tạo và phanh giữ.
- Đánh giá môi trường:Xác nhận nhiệt độ, độ ẩm, độ rung và điều kiện lắp đặt.
- Xác minh mô hình cuối cùng:Kiểm tra chéo cấu hình hoàn chỉnh trước khi mua.
Người mua nên cung cấp những gì cho nhà cung cấp?
- Số vật liệu hoàn chỉnh:Cung cấp mã model đầy đủ từ bảng tên.
- Hình ảnh bảng tên:Bao gồm một bức ảnh rõ ràng nếu có.
- Mô hình ổ đĩa:Cung cấp thông tin về ổ đĩa tương ứng hoặc tủ điều khiển hiện có.
- Ứng dụng máy:Giải thích chức năng trục và quy trình máy.
- Kích thước cơ khí:Cung cấp thông tin trục và lắp đặt cho các dự án thay thế.
- Thông tin phản hồi:Xác định bộ mã hóa, bộ phân giải hoặc các chi tiết phản hồi khác.
- Kiến trúc điều khiển:Xác định PLC, CNC, bộ điều khiển chuyển động và giao diện truyền thông.
Thông tin này cho phép nhà cung cấp thực hiện việc kiểm tra sản phẩm có ý nghĩa hơn. Nó cũng giúp phân biệt các thay thế chính xác với các cấu hình thay thế có thể yêu cầu công việc kỹ thuật bổ sung.
Câu hỏi thường gặp
Hệ thống servo Rexroth được sử dụng để làm gì?
Hệ thống servo được sử dụng trong máy móc công nghiệp đòi hỏi tốc độ, mô-men xoắn, định vị hoặc chuyển động phối hợp được kiểm soát. Các ứng dụng điển hình bao gồm đóng gói, máy công cụ, robot, in ấn, lắp ráp và xử lý vật liệu tự động.
Động cơ servo có giống như bộ truyền động servo không?
Không. Động cơ tạo ra mô-men xoắn cơ học, trong khi bộ truyền động servo cung cấp nguồn điện được điều khiển và quản lý các chức năng dòng điện, phản hồi, bảo vệ và truyền thông.
Tại sao cần có phản hồi?
Phản hồi cung cấp thông tin về vị trí hoặc tốc độ động cơ thực tế. Hệ thống điều khiển so sánh chuyển động thực tế với chuyển động được yêu cầu và thực hiện các điều chỉnh.
Thông tin nào là quan trọng nhất khi lựa chọn động cơ servo?
Thông tin chính bao gồm mô-men xoắn liên tục, mô-men xoắn cực đại, phạm vi tốc độ, quán tính tải, chu kỳ làm việc, loại phản hồi, tùy chọn phanh, yêu cầu cung cấp, kích thước lắp đặt và khả năng tương thích của bộ điều khiển.
Công suất động cơ có đủ để chọn servo không?
Không. Sức mạnh chỉ là một tham số. Cấu hình chuyển động thực tế, mô-men xoắn liên tục và cực đại, tốc độ, quán tính, phản hồi, phanh, giao diện cơ học và khả năng tương thích truyền động cũng cần được kiểm tra.
Mô-men xoắn cực đại là gì?
Mô-men xoắn cực đại là khả năng mô-men xoắn trong thời gian ngắn của động cơ. Điều này đặc biệt quan trọng trong quá trình tăng tốc, lùi xe nhanh và xáo trộn tải tạm thời.
Tại sao quán tính tải lại quan trọng?
Quán tính cao đòi hỏi nhiều mô-men xoắn hơn để tăng tốc hoặc giảm tốc. Do đó, nó có thể ảnh hưởng đến kích thước động cơ, công suất truyền động, yêu cầu phanh và điều chỉnh servo.
Sự khác biệt giữa bộ mã hóa gia tăng và tuyệt đối là gì?
Bộ mã hóa lũy tiến cung cấp thông tin chuyển động dựa trên xung, trong khi bộ mã hóa tuyệt đối cung cấp thông tin vị trí xác định. Sự lựa chọn phù hợp phụ thuộc vào kiến trúc điều khiển máy và yêu cầu về vị trí.
Có thể thay thế mô tơ servo hiện có bằng mô tơ mới hơn không?
Có thể, nhưng việc thay thế phải được kiểm tra về khả năng tương thích về điện, cơ, phản hồi, phanh, truyền động, bộ điều khiển và giao tiếp. Một sản phẩm mới hơn không tự động là sự thay thế trực tiếp.
Tại sao số model hoàn chỉnh lại quan trọng?
Số kiểu máy công nghiệp có thể phân biệt phản hồi, phanh, lắp đặt, cuộn dây, điện áp hoặc các chi tiết cấu hình khác. Mã rút gọn có thể không cung cấp đủ thông tin để xác định chính xác sản phẩm.
Cần kiểm tra những gì khi thay thế động cơ servo?
Kiểm tra mô hình hoàn chỉnh, xếp hạng động cơ, hệ thống phản hồi, phanh, trục, mặt bích, cách bố trí đầu nối, khả năng tương thích của ổ đĩa, giao diện bộ điều khiển, cáp và kích thước lắp đặt.
Một động cơ servo có thể hoạt động với các bộ truyền động khác nhau không?
Chỉ khi bộ truyền động được đề xuất hỗ trợ định mức điện, công nghệ phản hồi, yêu cầu điều khiển và các giao diện khác của động cơ. Khả năng tương thích phải được xác minh từ các thông số kỹ thuật đầy đủ.
Mục đích của phanh giữ là gì?
Phanh giữ giữ cho động cơ đứng yên khi loại bỏ mômen điện. Nó đặc biệt hữu ích trên các trục thẳng đứng nơi trọng lực có thể gây ra chuyển động.
Phanh giữ có thay thế được phanh động không?
Không nhất thiết phải như vậy. Phanh giữ thường được thiết kế để giữ tải ở trạng thái nghỉ. Việc dừng động có thể dựa vào bộ truyền động servo, điện trở hãm, hệ thống tái tạo hoặc phương pháp được chỉ định khác.
Tại sao kích thước trục và mặt bích lại quan trọng?
Động cơ phải kết nối vật lý với máy. Sự khác biệt về đường kính trục, chiều dài trục, kiểu mặt bích hoặc kích thước trục điều khiển có thể ngăn cản việc lắp đặt trực tiếp ngay cả khi xếp hạng điện phù hợp.
Những hệ thống truyền thông nào có thể được sử dụng với bộ truyền động servo?
Giao diện chính xác phụ thuộc vào hệ thống truyền động và tự động hóa được chọn. Công nghệ bus trường công nghiệp và Ethernet công nghiệp có thể được sử dụng cho các lệnh chuyển động, thông tin trạng thái, chẩn đoán và điều khiển phối hợp.
Hệ thống servo có thể được sử dụng trong máy đóng gói không?
Đúng. Thiết bị đóng gói thường xuyên sử dụng trục servo để lập chỉ mục, cấp liệu, cắt, niêm phong, đăng ký và chuyển động đồng bộ.
Động cơ servo có thể được sử dụng trong máy công cụ không?
Đúng. Hệ thống servo thường được sử dụng cho các chức năng cấp liệu và định vị trong đó chuyển động được kiểm soát và độ lặp lại là quan trọng.
Tại sao việc thay thế servo có thể bị lỗi ngay cả khi nguồn điện giống nhau?
Việc thay thế có thể khác nhau về đặc tính tốc độ mô-men xoắn, phản hồi, phanh, kích thước trục, kích thước mặt bích, đầu nối, khả năng tương thích ổ đĩa hoặc giao tiếp. Chỉ riêng sức mạnh tương xứng không tạo nên sự tương đương.
Người mua nên gửi thông tin gì cho nhà cung cấp?
Thông tin hữu ích nhất bao gồm số model hoàn chỉnh, ảnh bảng tên, model ổ đĩa đã cài đặt, ứng dụng máy, yêu cầu về mô-men xoắn và tốc độ, loại phản hồi, cấu hình phanh, kích thước cơ học và bộ điều khiển hoặc giao diện truyền thông.
Nhà cung cấp có thể giúp xác định thành phần servo cũ hơn không?
Đúng. Nhà cung cấp có thể sử dụng số model đầy đủ, thông tin trên bảng tên, ảnh và chi tiết ứng dụng để giúp xác định sản phẩm được yêu cầu và kiểm tra cấu hình liên quan.
Có nên luôn chọn thế hệ sản phẩm mới nhất?
Không. Đối với máy mới, dòng sản phẩm hiện tại có thể phù hợp. Đối với máy hiện có, giải pháp tốt nhất có thể là mô hình được thiết lập chính xác hoặc thay thế được xác minh cẩn thận để duy trì các giao diện cơ và điện hiện có.
Tại sao động cơ và bộ truyền động phải được đánh giá cùng nhau?
Biến tần phải cung cấp dòng điện yêu cầu và giải thích chính xác phản hồi của động cơ. Khả năng tương thích của động cơ và truyền động ảnh hưởng trực tiếp đến hiệu suất điều khiển và vận hành thử.
Điều gì tạo nên sự lựa chọn servo đáng tin cậy về mặt kỹ thuật?
Việc lựa chọn servo đáng tin cậy bắt đầu bằng máy chứ không phải bằng tên sản phẩm. Máy xác định trục phải di chuyển như thế nào, cần bao nhiêu mô-men xoắn, trục phải tăng tốc nhanh như thế nào, tần suất đảo chiều và độ chính xác của nó phải tuân theo quỹ đạo đã chỉ huy.
Từ đó, động cơ và bộ truyền động cần được chọn thành một cặp phối hợp. Mô-men xoắn liên tục xác định khả năng vận hành bền vững, mô-men xoắn cực đại xác định khả năng động trong thời gian ngắn và tốc độ xác định phạm vi hoạt động có thể sử dụng. Quán tính tải, trọng lực, tỷ số truyền và lực xử lý sau đó xác định nhu cầu cơ học thực tế.
Phản hồi bổ sung thêm một lớp thiết yếu khác. Công nghệ mã hóa hoặc bộ phân giải phải phù hợp với ổ đĩa và độ phân giải khả dụng cần hỗ trợ hiệu suất điều khiển cần thiết. Đồng thời, độ chính xác cơ học vẫn rất quan trọng vì phản ứng ngược, tính linh hoạt, căn chỉnh và lỗi truyền dẫn có thể hạn chế hiệu suất định vị cuối cùng.
Các dự án thay thế đòi hỏi sự chú ý nhiều hơn đến từng chi tiết. Toàn bộ số model, bảng tên động cơ, thông tin ổ đĩa, cách bố trí đầu nối, tùy chọn phanh, kích thước trục, mẫu mặt bích và giao diện truyền thông đều cần phải được xác minh trước khi việc thay thế được phê duyệt.
Đây là nơi việc tìm nguồn cung ứng dựa trên mô hình trở nên thiết thực đối với người mua quốc tế. Thay vì chọn một bộ phận servo chung từ một danh mục sản phẩm rộng, phương pháp đáng tin cậy hơn là xác định chính xác kiểu máy được yêu cầu và sau đó xác minh nó dựa trên máy hiện có hoặc ứng dụng theo kế hoạch.
Đối với thiết bị mới, việc lựa chọn có thể bắt đầu với các yêu cầu về mô-men xoắn, tốc độ, quán tính, chu kỳ làm việc, phản hồi, bộ điều khiển và giao tiếp. Đối với các dự án bảo trì và thay thế, số vật liệu gốc và thông tin trên bảng tên thường cung cấp điểm khởi đầu chắc chắn nhất.
Một hệ thống servo được kết hợp tốt cuối cùng phụ thuộc vào nhiều lớp làm việc cùng nhau: động cơ, bộ truyền động, phản hồi, bộ điều khiển, giao tiếp, hệ thống cáp, phanh, hộp số cơ khí và cấu trúc máy.
Do đó, đối với người mua tìm nguồn cung ứng thiết bị tự động hóa công nghiệp có thương hiệu, mục tiêu không chỉ đơn giản là xác định một động cơ servo có vẻ ngoài tương tự. Mục tiêu là xác định cấu hình tương thích về mặt kỹ thuật với máy và thiết thực cho ứng dụng dự định.
Khi tìm nguồn cung ứng mộtRexroth servosản phẩm, việc cung cấp số model hoàn chỉnh, ứng dụng máy, thông tin ổ đĩa hiện có, loại phản hồi, kích thước cơ học và chi tiết bộ điều khiển sẽ mang lại cho nhà cung cấp cơ sở vững chắc hơn nhiều để khớp mô hình chính xác.
Cần trợ giúp để xác định mô hình servo phù hợp?
Mao Huycung cấp các sản phẩm tự động hóa công nghiệp có thương hiệu và hỗ trợ nhận dạng mô hình, tìm nguồn cung ứng thay thế, kiểm tra thông số kỹ thuật và so khớp sản phẩm dựa trên ứng dụng. Để biết mẫu máy, thông tin trên bảng tên hoặc chi tiết ứng dụng máy được yêu cầu,liên hệ với chúng tôi.
